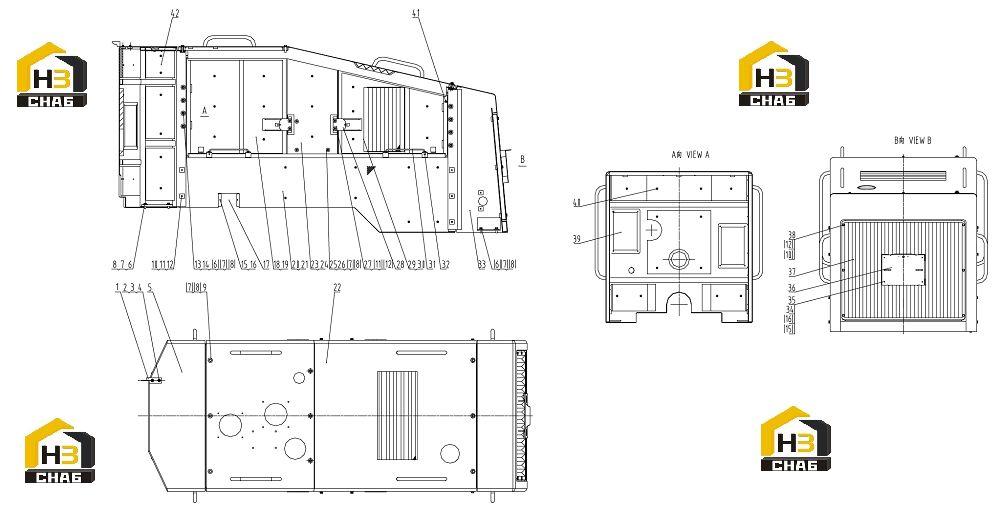

Капот 44e0359 004

← Ящик 47c0270 000 Устройство выпрямляющее 22c0245 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LEVELLING DEVICE AS

Каталожный номер:22C0245

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0075

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0086

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:

№ на схеме:5

Наименование:COVER

Каталожный номер:43D0657

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0035

Комплект:24

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0059

Комплект:41

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0008

Комплект:41

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0128

Комплект:9

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0064

Комплект:16

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0030

Комплект:18

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0002

Комплект:24

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:03B0003

Комплект:16

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0007

Комплект:16

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0062

Комплект:14

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0023

Комплект:14

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:10A6314

Комплект:1

Примечание:

№ на схеме:18

Наименование:DOOR-LH

Каталожный номер:42D0835

Комплект:1

Примечание:

№ на схеме:19

Наименование:DOOR-RH

Каталожный номер:42D0837

Комплект:1

Примечание:

№ на схеме:20

Наименование:SIDE COVER-LH

Каталожный номер:42D0828

Комплект:1

Примечание:

№ на схеме:21

Наименование:SIDE COVER-RH

Каталожный номер:42D0829

Комплект:1

Примечание:

№ на схеме:22

Наименование:TOP COVER

Каталожный номер:43D0660

Комплект:1

Примечание:

№ на схеме:23

Наименование:SIDE HOOD

Каталожный номер:42D0850

Комплект:1

Примечание:

№ на схеме:24

Наименование:SIDE HOOD

Каталожный номер:42D0851

Комплект:8

Примечание:

№ на схеме:25

Наименование:SCREW SLEEVE

Каталожный номер:55A4059

Комплект:8

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:01B0160

Комплект:8

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0012

Комплект:8

Примечание:

№ на схеме:28

Наименование:LOCK PLATE

Каталожный номер:11A0318

Комплект:4

Примечание:

№ на схеме:29

Наименование:DOOR-LH

Каталожный номер:42D0836

Комплект:1

Примечание:

№ на схеме:30

Наименование:DOOR-RH

Каталожный номер:42D0838

Комплект:1

Примечание:

№ на схеме:31

Наименование:LINKAGE

Каталожный номер:16D0519

Комплект:4

Примечание:

№ на схеме:32

Наименование:PIN

Каталожный номер:08B0031

Комплект:4

Примечание:

№ на схеме:33

Наименование:COVER

Каталожный номер:43D0658

Комплект:1

Примечание:

№ на схеме:34

Наименование:NUT

Каталожный номер:03B0036

Комплект:4

Примечание:

№ на схеме:35

Наименование:WASHER

Каталожный номер:06B0003

Комплект:4

Примечание:

№ на схеме:36

Наименование:MOUNTING PLATE

Каталожный номер:19A1603

Комплект:1

Примечание:

№ на схеме:37

Наименование:DOOR

Каталожный номер:43D0401

Комплект:1

Примечание:

№ на схеме:38

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:

№ на схеме:39

Наименование:COVER

Каталожный номер:42D0858

Комплект:2

Примечание:

№ на схеме:40

Наименование:NAIL

Каталожный номер:27A0294

Комплект:94

Примечание:

№ на схеме:41

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:8

Примечание:

№ на схеме:42

Наименование:BAFFLE

Каталожный номер:34C2727

Комплект:1

Примечание:
