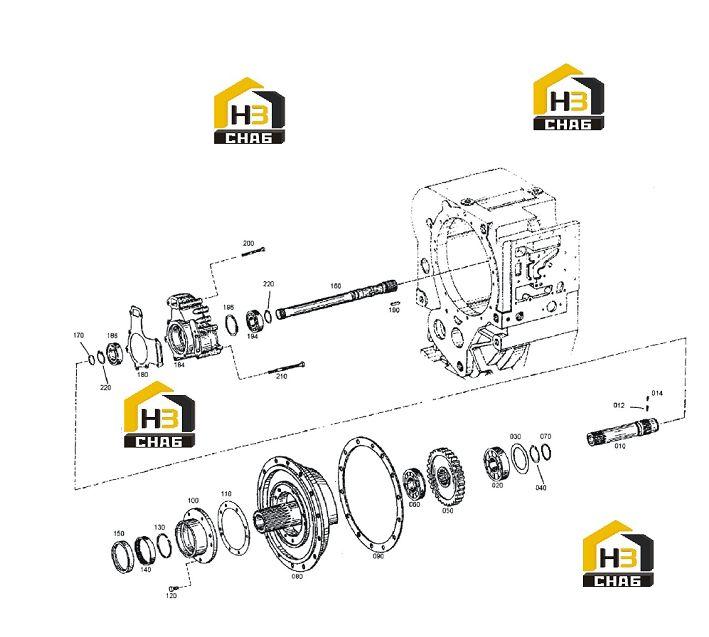

Входной узел

← Узел трубопровода Аксессуары →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:010

Наименование:INPUT SHAFT

Каталожный номер:4664 302 188

Комплект:1

Примечание:

№ на схеме:012

Наименование:SLOTPIN

Каталожный номер:0631 329 267

Комплект:1

Примечание:

№ на схеме:014

Наименование:SLOTPIN

Каталожный номер:0631 329 124 H

Комплект:1

Примечание:

№ на схеме:020

Наименование:BALL BEARING

Каталожный номер:0750 116 139

Комплект:1

Примечание:

№ на схеме:030

Наименование:SHIM

Каталожный номер:4607 302 033

Комплект:1

Примечание:

№ на схеме:040

Наименование:RETAINING RING

Каталожный номер:0630 501 031

Комплект:1

Примечание:

№ на схеме:050

Наименование:INPUT GEAR

Каталожный номер:4644 302 206

Комплект:1

Примечание:

№ на схеме:060

Наименование:ROLLER BEARING

Каталожный номер:0750 118 200 H

Комплект:1

Примечание:

№ на схеме:070

Наименование:PISTON RING

Каталожный номер:0734 307 252 H

Комплект:1

Примечание:

№ на схеме:080

Наименование:OIL FEED' FLANGE

Каталожный номер:4644 302 250 H

Комплект:1

Примечание:

№ на схеме:090

Наименование:GASKET

Каталожный номер:4644 302 211 H

Комплект:1

Примечание:

№ на схеме:100

Наименование:BEARING COVER

Каталожный номер:4642 301136

Комплект:1

Примечание:

№ на схеме:110

Наименование:GASKET

Каталожный номер:4644 301 262 H

Комплект:1

Примечание:

№ на схеме:120

Наименование:HEXAGON SCREW

Каталожный номер:0636 055 092 H

Комплект:8

Примечание:

№ на схеме:130

Наименование:PISTON RING

Каталожный номер:0734 401 078 H

Комплект:1

Примечание:

№ на схеме:140

Наименование:NEEDLE SLEEVE

Каталожный номер:0735 298 027 H

Комплект:1

Примечание:

№ на схеме:150

Наименование:SHAFT SEAL

Каталожный номер:0750 111 231 H

Комплект:1

Примечание:

№ на схеме:160

Наименование:OUT RUT SHAFT

Каталожный номер:4644 311 239 H

Комплект:1

Примечание:

№ на схеме:170

Наименование:PISTON RING

Каталожный номер:4634 442 025 H

Комплект:1

Примечание:

№ на схеме:180

Наименование:GASKET

Каталожный номер:4644 301 265 H

Комплект:1

Примечание:

№ на схеме:184

Наименование:GEAR PUMP

Каталожный номер:0750 132 143

Комплект:1

Примечание:

№ на схеме:186

Наименование:BALL BEARING

Каталожный номер:0750 116 104 H

Комплект:1

Примечание:

№ на схеме:190

Наименование:FITTING KEY

Каталожный номер:0631 501 052

Комплект:1

Примечание:

№ на схеме:194

Наименование:BALL BEARING

Каталожный номер:0750 116 104 H

Комплект:1

Примечание:

№ на схеме:196

Наименование:SHIM

Каталожный номер:0730 001 591 H

Комплект:1

Примечание:

№ на схеме:200

Наименование:HEXAGON SCREW

Каталожный номер:0636 010 111 H

Комплект:4

Примечание:

№ на схеме:210

Наименование:HEXAGON SCREW

Каталожный номер:0636 010 123 H

Комплект:4

Примечание:

№ на схеме:220

Наименование:RETAINING RING

Каталожный номер:0630 501 024 H

Комплект:2

Примечание:
