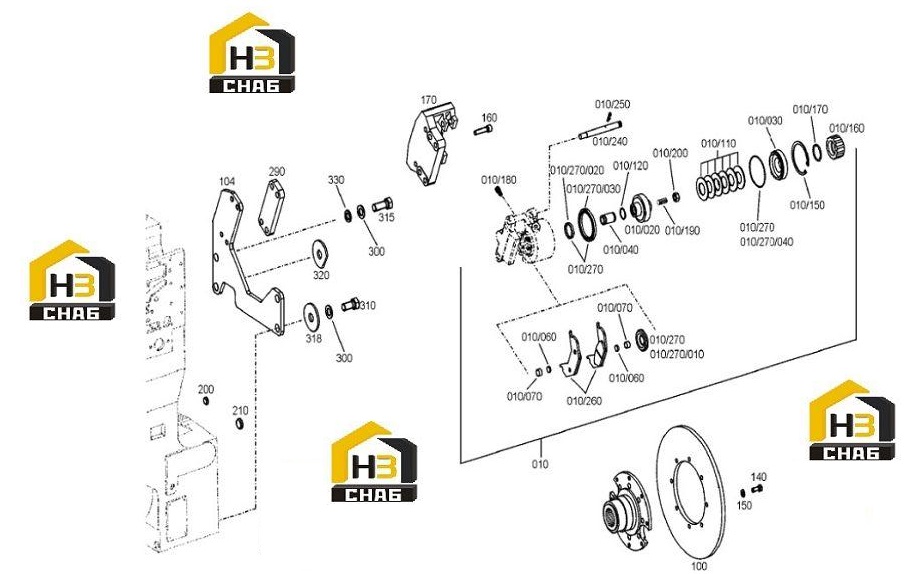

Узел тормозной (часть 2)

← Фланец выходной Тормоз стояночный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:010/030

Наименование:PRESSURE RING

Каталожный номер:0501 317 037

Комплект:1

Примечание:

№ на схеме:010/040

Наименование:PRESSURE PIN

Каталожный номер:0501 317 038

Комплект:1

Примечание:

№ на схеме:010/060

Наименование:DAUERMAGNET

Каталожный номер:0501 317 040

Комплект:2

Примечание:

№ на схеме:010/070

Наименование:CLEARANCE RING

Каталожный номер:0501 317 041

Комплект:2

Примечание:

№ на схеме:010/110

Наименование:CUP SPRING

Каталожный номер:0501 317 045

Комплект:6

Примечание:

№ на схеме:010/120

Наименование:O-RING

Каталожный номер:0501 317 046

Комплект:1

Примечание:

№ на схеме:010/150

Наименование:RETAINING RING

Каталожный номер:0630 502 075

Комплект:1

Примечание:

№ на схеме:010/160

Наименование:SCREW CAP

Каталожный номер:0501 321 274

Комплект:1

Примечание:

№ на схеме:010/170

Наименование:O-RING

Каталожный номер:0501 317 049

Комплект:1

Примечание:

№ на схеме:010/180

Наименование:BREATHER

Каталожный номер:0501 209 288

Комплект:1

Примечание:

№ на схеме:010/270/010

Наименование:CAP

Каталожный номер:0501 317 042

Комплект:1

Примечание:

№ на схеме:010/200

Наименование:HEXAGON NUT

Каталожный номер:0501 317 061

Комплект:1

Примечание:

№ на схеме:010/240

Наименование:PIN

Каталожный номер:0501 317 572

Комплект:2

Примечание:

№ на схеме:010/250

Наименование:SPR.COTTER PIN

Каталожный номер:0501 317 573

Комплект:2

Примечание:

№ на схеме:010/260

Наименование:BR.LINING KIT

Каталожный номер:0501 211 346

Комплект:1

Примечание:

№ на схеме:010/270

Наименование:SEAL KIT

Каталожный номер:0501 211 347

Комплект:1

Примечание:

№ на схеме:010/020

Наименование:PISTON

Каталожный номер:0501 317 036

Комплект:1

Примечание:

№ на схеме:010/270/020

Наименование:V-RING

Каталожный номер:0501 317 043

Комплект:1

Примечание:

№ на схеме:010/270/030

Наименование:V-RING

Каталожный номер:0501 317 044

Комплект:1

Примечание:

№ на схеме:010/270/040

Наименование:O-RING

Каталожный номер:0501 317 047

Комплект:1

Примечание:

№ на схеме:010/190

Наименование:SET SCREW

Каталожный номер:0501 317 060

Комплект:1

Примечание:

№ на схеме:010

Наименование:BRAKE

Каталожный номер:0501 211 070

Комплект:1

Примечание:

№ на схеме:100

Наименование:BRAKE DISC

Каталожный номер:4462 301 207

Комплект:1

Примечание:

№ на схеме:104

Наименование:PLATE

Каталожный номер:4644 309 087 H

Комплект:1

Примечание:

№ на схеме:140

Наименование:HEXAGON SCREW

Каталожный номер:0636 015 166 H

Комплект:8

Примечание:

№ на схеме:150

Наименование:WASHER

Каталожный номер:0630 001 014

Комплект:8

Примечание:

№ на схеме:160

Наименование:CAP SCREW

Каталожный номер:0636 101 201

Комплект:4

Примечание:

№ на схеме:170

Наименование:BR.ANCHOR PLATE

Каталожный номер:0501 316 789

Комплект:1

Примечание:

№ на схеме:200

Наименование:SEALING CAP

Каталожный номер:0630 361 011

Комплект:1

Примечание:

№ на схеме:210

Наименование:SEALING CAP

Каталожный номер:0630 361 029

Комплект:1

Примечание:

№ на схеме:290

Наименование:PLATE

Каталожный номер:4644 309 037

Комплект:1

Примечание:

№ на схеме:300

Наименование:WASHER

Каталожный номер:0630 001 023

Комплект:4

Примечание:

№ на схеме:310

Наименование:HEXAGON SCREW

Каталожный номер:0636 016 050

Комплект:3

Примечание:

№ на схеме:315

Наименование:HEXAGON SCREW

Каталожный номер:0636 016 105

Комплект:1

Примечание:

№ на схеме:318

Наименование:COVER DISC

Каталожный номер:0730 004 267

Комплект:1

Примечание:

№ на схеме:320

Наименование:COVER DISC

Каталожный номер:0730 009 850

Комплект:1

Примечание:

№ на схеме:330

Наименование:WASHER

Каталожный номер:0730 100 365

Комплект:1

Примечание:
