Узел соединения двигателя

← Коробка передач и гидротрансформатор (часть 2) Передача заднего хода и сцепление второй передачи в сборе →

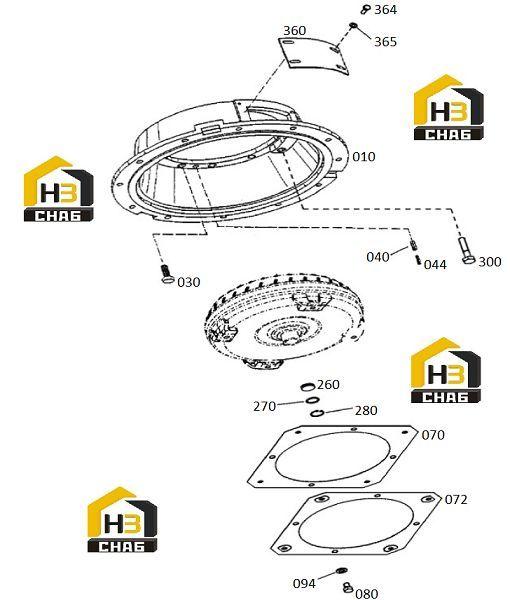

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:010

Наименование:HOUSING

Каталожный номер:104 644 330 366

Комплект:1

Примечание:

№ на схеме:030

Наименование:HEX SCREW

Каталожный номер:0636 015 243 H

Комплект:12

Примечание:

№ на схеме:040

Наименование:SPLOT. PIN

Каталожный номер:0631 329 163 H

Комплект:2

Примечание:

№ на схеме:044

Наименование:SPANNSTIFT

Каталожный номер:0631 329 069

Комплект:2

Примечание:

№ на схеме:070

Наименование:DIAPHRAGM

Каталожный номер:4644 230 052

Комплект:1

Примечание:

№ на схеме:072

Наименование:DIAPHRAGM

Каталожный номер:4644 230 050

Комплект:1

Примечание:

№ на схеме:080

Наименование:HEXAGON SCREW

Каталожный номер:0636 016 211 H

Комплект:4

Примечание:

№ на схеме:094

Наименование:WASHER

Каталожный номер:0633 001 049 H

Комплект:4

Примечание:

№ на схеме:260

Наименование:WASHER

Каталожный номер:4166 330 123

Комплект:1

Примечание:

№ на схеме:270

Наименование:O-RING

Каталожный номер:0634 313 260

Комплект:1

Примечание:

№ на схеме:280

Наименование:RETAINING RING

Каталожный номер:0630 502 015 H

Комплект:1

Примечание:

№ на схеме:300

Наименование:HEXAGON SCREW

Каталожный номер:0636 010 460

Комплект:2

Примечание:

№ на схеме:360

Наименование:COVER

Каталожный номер:4644 330 357

Комплект:1

Примечание:

№ на схеме:364

Наименование:HEXAGON SCREW

Каталожный номер:0636 015 045

Комплект:4

Примечание:

№ на схеме:365

Наименование:WASHER

Каталожный номер:0630 010 004 H

Комплект:4

Примечание:
