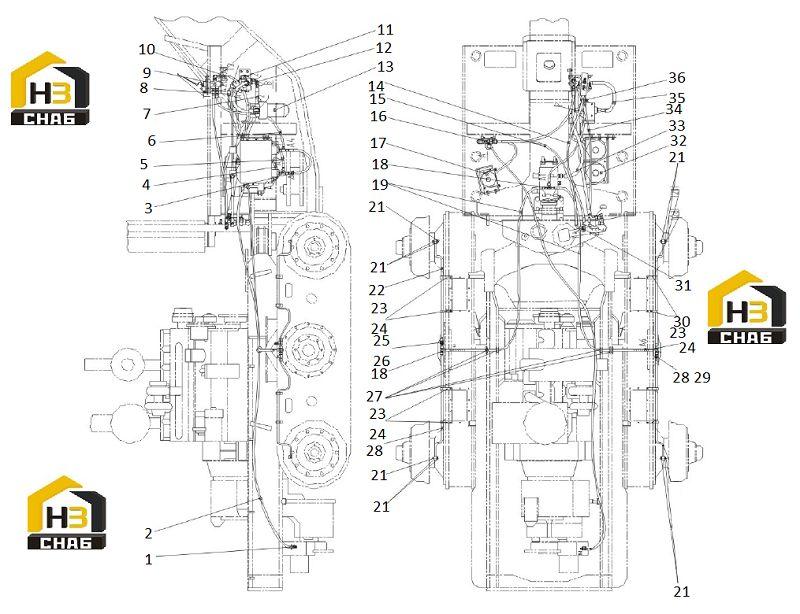

Система тормозная

← Крепление предохранительного клапана Узел питательного клапана →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:30C0166

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE AS

Каталожный номер:05C0978

Комплект:1

Примечание:

№ на схеме:3

Наименование:HOSE AS

Каталожный номер:05C0979

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:05C0980

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:05C1086

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:05C0982

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE AS

Каталожный номер:06C2543

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE AS

Каталожный номер:05C1087

Комплект:1

Примечание:

№ на схеме:9

Наименование:BRAKE VALVE AS

Каталожный номер:45C0098

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE AS

Каталожный номер:05C0984

Комплект:1

Примечание:

№ на схеме:11

Наименование:CHARGE VALVE AS

Каталожный номер:45C0099

Комплект:1

Примечание:

№ на схеме:12

Наименование:ELBOW

Каталожный номер:31C0084

Комплект:1

Примечание:

№ на схеме:13

Наименование:HIGH PRESSURE FILTER MOUNTING

Каталожный номер:15C0143

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:05C0985

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:05C0986

Комплект:1

Примечание:

№ на схеме:16

Наименование:BRAKE VALVE MOUNGTING

Каталожный номер:45C0161

Комплект:1

Примечание:

№ на схеме:17

Наименование:BRAKE ACCUMULATOR MOUNTING

Каталожный номер:15C0106

Комплект:1

Примечание:

№ на схеме:18

Наименование:TEE

Каталожный номер:02A0282

Комплект:3

Примечание:

№ на схеме:19

Наименование:HOSE AS

Каталожный номер:05C0987

Комплект:2

Примечание:

№ на схеме:20

Наименование:BANJO BOLT

Каталожный номер:02B0121

Комплект:4

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0117

Комплект:8

Примечание:

№ на схеме:22

Наименование:TUBE

Каталожный номер:10D2153

Комплект:2

Примечание:

№ на схеме:23

Наименование:CLAMP

Каталожный номер:20A4829

Комплект:8

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:00B0085

Комплект:8

Примечание:

№ на схеме:25

Наименование:JOINT

Каталожный номер:44C0085

Комплект:1

Примечание:

№ на схеме:26

Наименование:TEE

Каталожный номер:32C0195

Комплект:2

Примечание:

№ на схеме:27

Наименование:GROMMET

Каталожный номер:83A0322

Комплект:4

Примечание:

№ на схеме:28

Наименование:TUBE

Каталожный номер:10D2154

Комплект:2

Примечание:

№ на схеме:29

Наименование:PLUG

Каталожный номер:44C0152

Комплект:1

Примечание:

№ на схеме:30

Наименование:SLEEVE

Каталожный номер:83A0354

Комплект:2

Примечание:

№ на схеме:31

Наименование:TEE

Каталожный номер:32C0111

Комплект:1

Примечание:

№ на схеме:32

Наименование:BRAKE ACCUMULATOR MOUNTING

Каталожный номер:15C0135

Комплект:1

Примечание:

№ на схеме:33

Наименование:HOSE AS

Каталожный номер:06C2542

Комплект:1

Примечание:

№ на схеме:34

Наименование:HOSE AS

Каталожный номер:05C1088

Комплект:1

Примечание:

№ на схеме:35

Наименование:HOSE AS

Каталожный номер:06C2541

Комплект:1

Примечание:

№ на схеме:36

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:10

Примечание:
