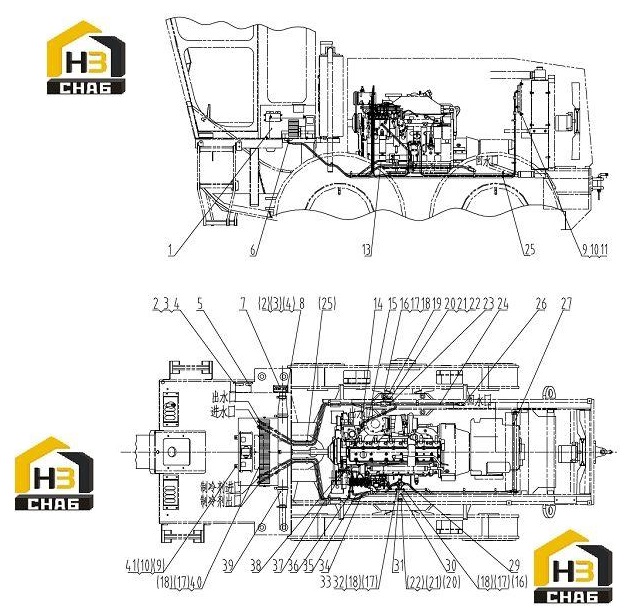

Система кондиционирования воздуха

Каталожный номер:06B0097

Комплект:8

Примечание:

№ на схеме:4

Каталожный номер:06B0022

Комплект:8

Примечание:

№ на схеме:5

Наименование:CONTROL BOX

Каталожный номер:46C0832

Комплект:1

Примечание:

№ на схеме:6

Наименование:CONNECTOR

Каталожный номер:01A0364

Комплект:2

Примечание:

№ на схеме:7

Наименование:CONTROL PANEL

Каталожный номер:46C0575

Комплект:1

Примечание:

№ на схеме:8

Наименование:NUT

Каталожный номер:03B0296

Комплект:4

Примечание:

№ на схеме:9

Каталожный номер:00B0012

Комплект:7

Примечание:

№ на схеме:10

Каталожный номер:06B0002

Комплект:7

Примечание:

№ на схеме:11

Каталожный номер:06B0001

Комплект:5

Примечание:

№ на схеме:13

Каталожный номер:46C1523

Комплект:1

Примечание:

№ на схеме:14

Наименование:WATER INLET VALVE

Каталожный номер:46C0488

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:11B0048

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:00B0022

Комплект:4

Примечание:

№ на схеме:17

Каталожный номер:06B0024

Комплект:6

Примечание:

№ на схеме:18

Каталожный номер:06B0003

Комплект:6

Примечание:

№ на схеме:19

Наименование:MOUNTING BRACKET

Каталожный номер:22A0950

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:00B0075

Комплект:4

Примечание:

№ на схеме:21

Каталожный номер:06B0006

Комплект:4

Примечание:

№ на схеме:22

Каталожный номер:06B0005

Комплект:4

Примечание:

№ на схеме:23

Наименование:SOLENOID VALVE AS

Каталожный номер:46C0646

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:06C0407

Комплект:1

Примечание:

№ на схеме:25

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:27

Примечание:

№ на схеме:26

Наименование:WATER INLET VALVE

Каталожный номер:46C0486

Комплект:1

Примечание:

№ на схеме:27

Наименование:CONDENSER AS

Каталожный номер:46C0857

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:46C0859

Комплект:1

Примечание:

№ на схеме:30

Наименование:BRACKET

Каталожный номер:23A2214

Комплект:1

Примечание:

№ на схеме:31

Наименование:REFRIGERANT RECEIVER AS

Каталожный номер:46C0573

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:00B0169

Комплект:1

Примечание:

№ на схеме:33

Наименование:NUT

Каталожный номер:03B0036

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:46C0860

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:46C0858

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:46C0861

Комплект:1

Примечание:

№ на схеме:37

Наименование:COMPRESSOR BRACKET AS

Каталожный номер:46C1231

Комплект:1

Примечание:

№ на схеме:38

Наименование:COMPRESSOR

Каталожный номер:46C0742

Комплект:1

Примечание:

№ на схеме:39

Наименование:AIR DUCT

Каталожный номер:84A0506

Комплект:2

Примечание:

№ на схеме:40

Каталожный номер:00B0023

Комплект:2

Примечание:

№ на схеме:41
