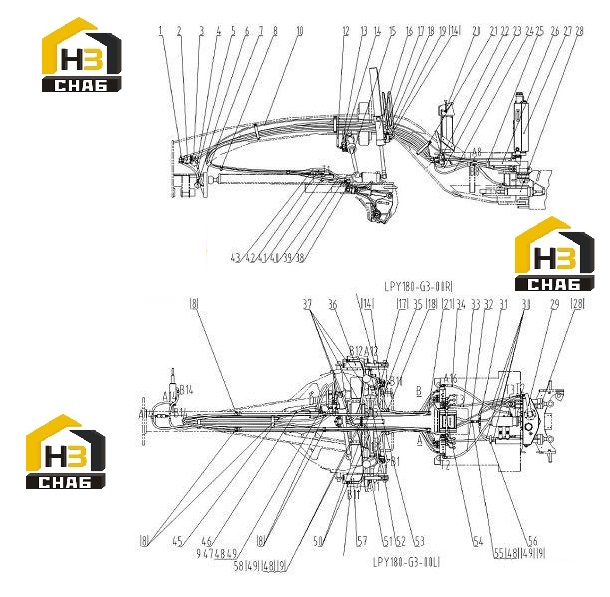

Система гидравлическая

← Соединение Замок гидравлический (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE AS

Каталожный номер:06C0963

Комплект:1

Примечание:

№ на схеме:2

Наименование:HYDRAULIC LOCK AS

Каталожный номер:12C0408

Комплект:1

Примечание:

№ на схеме:3

Наименование:HOSE AS

Каталожный номер:06C2136

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE AS

Каталожный номер:06C1454

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:06C1311

Комплект:1

Примечание:

№ на схеме:6

Наименование:FRONT TILTING CYLINDER

Каталожный номер:10C0161

Комплект:1

Примечание:

№ на схеме:7

Наименование:JACKET

Каталожный номер:09C0639

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLAMP

Каталожный номер:09C0202

Комплект:6

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:

№ на схеме:10

Наименование:HOSE AS

Каталожный номер:05C0469

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE AS

Каталожный номер:06C1312

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE AS

Каталожный номер:06C1313

Комплект:1

Примечание:

№ на схеме:14

Наименование:HYDRAULIC LOCK AS

Каталожный номер:12C0412

Комплект:3

Примечание:

№ на схеме:15

Наименование:BLADE SWING CYLINDER

Каталожный номер:10C0155

Комплект:1

Примечание:

№ на схеме:16

Наименование:BLADE LIFT CYLINDER

Каталожный номер:10C0391

Комплект:2

Примечание:

№ на схеме:17

Наименование:HOSE AS

Каталожный номер:06C1314

Комплект:2

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:09C0203

Комплект:2

Примечание:

№ на схеме:19

Наименование:HOSE AS

Каталожный номер:06C1315

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLATFORM AS

Каталожный номер:47C0551

Комплект:1

Примечание:

№ на схеме:21

Наименование:CLAMP

Каталожный номер:09C0204

Комплект:2

Примечание:

№ на схеме:22

Наименование:WORK VALVE MOUNTING-LH

Каталожный номер:12C0547

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOSE AS

Каталожный номер:06C0966

Комплект:1

Примечание:

№ на схеме:24

Наименование:HOSE AS

Каталожный номер:06C1316

Комплект:1

Примечание:

№ на схеме:25

Наименование:PUMP MOUNTING

Каталожный номер:11C0243

Комплект:1

Примечание:

№ на схеме:26

Наименование:SUCTION TUBE AS

Каталожный номер:00C0328

Комплект:1

Примечание:

№ на схеме:27

Наименование:HYDRAULIC OIL TANK

Каталожный номер:21C0129

Комплект:1

Примечание:

№ на схеме:28

Наименование:STEERING CYLINDER

Каталожный номер:10C0158

Комплект:2

Примечание:

№ на схеме:29

Наименование:PIPE AS

Каталожный номер:44C0099

Комплект:1

Примечание:

№ на схеме:30

Наименование:HOSE AS

Каталожный номер:06C0978

Комплект:4

Примечание:

№ на схеме:31

Наименование:TEE

Каталожный номер:02A0281

Комплект:2

Примечание:

№ на схеме:32

Наименование:HOSE AS

Каталожный номер:06C0971

Комплект:1

Примечание:

№ на схеме:33

Наименование:HOSE AS

Каталожный номер:06C0962

Комплект:1

Примечание:

№ на схеме:34

Наименование:HOSE AS

Каталожный номер:06C1013

Комплект:1

Примечание:

№ на схеме:35

Наименование:HOSE AS

Каталожный номер:06C1326

Комплект:1

Примечание:

№ на схеме:36

Наименование:BLADE PITCH CYLINDER-RH

Каталожный номер:10C0288

Комплект:1

Примечание:

№ на схеме:37

Наименование:HOSE AS

Каталожный номер:06C0965

Комплект:4

Примечание:

№ на схеме:38

Наименование:SWIVEL JOINT MOUNTING

Каталожный номер:33C0027

Комплект:1

Примечание:

№ на схеме:39

Наименование:HOSE AS

Каталожный номер:06C3080

Комплект:1

Примечание:

№ на схеме:40

Наименование:HOSE AS

Каталожный номер:06C3081

Комплект:1

Примечание:

№ на схеме:41

Наименование:SWING MOTOR MOUNTING

Каталожный номер:11C0156

Комплект:1

Примечание:

№ на схеме:42

Наименование:HOSE AS

Каталожный номер:06C3082

Комплект:1

Примечание:

№ на схеме:43

Наименование:HOSE AS

Каталожный номер:06C3083

Комплект:1

Примечание:

№ на схеме:45

Наименование:HOSE AS

Каталожный номер:06C1324

Комплект:1

Примечание:

№ на схеме:46

Наименование:HOSE AS

Каталожный номер:06C1325

Комплект:1

Примечание:

№ на схеме:47

Наименование:CLAMP

Каталожный номер:09C0264

Комплект:1

Примечание:

№ на схеме:48

Наименование:BOLT

Каталожный номер:00B0019

Комплект:4

Примечание:

№ на схеме:49

Наименование:WASHER

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:50

Наименование:HOSE AS

Каталожный номер:06C0970

Комплект:2

Примечание:

№ на схеме:51

Наименование:WASHER

Каталожный номер:06B0064

Комплект:2

Примечание:

№ на схеме:52

Наименование:BLADE SWING CYLINDER

Каталожный номер:10C0160

Комплект:1

Примечание:

№ на схеме:53

Наименование:SHIM

Каталожный номер:57A0359

Комплект:2

Примечание:

№ на схеме:54

Наименование:WORK VALVE MOUNTING-RH

Каталожный номер:12C0548

Комплект:1

Примечание:

№ на схеме:55

Наименование:CLAMP

Каталожный номер:09C0126

Комплект:1

Примечание:

№ на схеме:56

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:16

Примечание:

№ на схеме:57

Наименование:BLADE PITCH CYLINDER-LH

Каталожный номер:10C0159

Комплект:1

Примечание:

№ на схеме:58

Наименование:CLAMP

Каталожный номер:09C0380

Комплект:2

Примечание:
