Рама задняя

Рама задняя

← Рама передняя Узел шарнирный →

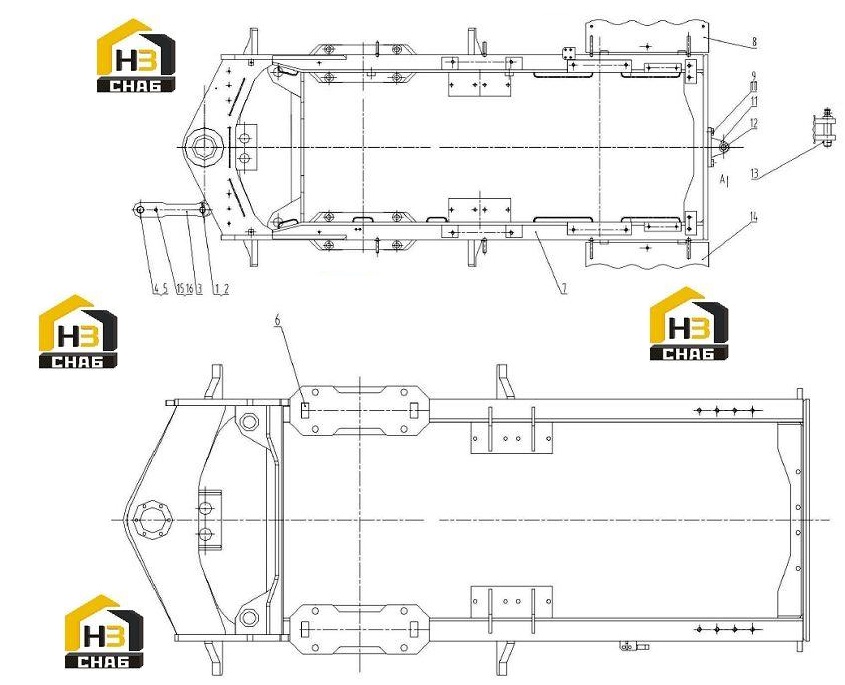

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PIN
Каталожный номер:34C0316
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PIN
Каталожный номер:11D0265
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:STEERING FRAME LOCK
Каталожный номер:16D0333
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:PIN
Каталожный номер:60A0581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:PIN
Каталожный номер:08B0017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BLOCK
Каталожный номер:17A0011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:REAR FRAME
Каталожный номер:30D0231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BATTERY BOX-LH
Каталожный номер:34C0315
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0019
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:01B0321
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:TRACTION PIN SEAT
Каталожный номер:02D0922
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:TRACTION PIN
Каталожный номер:11D0264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PIN
Каталожный номер:08B0102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BATTERY BOX-LH
Каталожный номер:34C0314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:PIN
Каталожный номер:60A0836
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PIN
Каталожный номер:08B0020
Комплект:2
Примечание:
