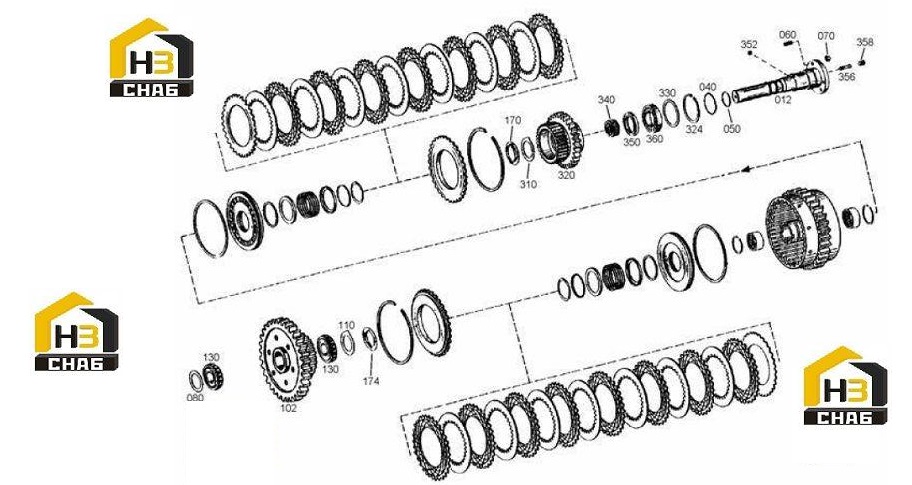

Передняя передача и муфта первой передачи (часть 2)

← Передняя передача и муфта первой передачи (часть 1) Передача заднего хода и сцепление второй передачи →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:012

Наименование:AXLE

Каталожный номер:4644 351 049

Комплект:1

Примечание:

№ на схеме:040

Наименование:O-RING

Каталожный номер:0634 313 536 H

Комплект:1

Примечание:

№ на схеме:050

Наименование:PISTON RING

Каталожный номер:0734 401 106

Комплект:3

Примечание:

№ на схеме:060

Наименование:STUD

Каталожный номер:0636 610 014 H

Комплект:2

Примечание:

№ на схеме:070

Наименование:HEXAGON NUT

Каталожный номер:0637 006 018 H

Комплект:2

Примечание:

№ на схеме:080

Наименование:SHIM(OPTIONAL)

Каталожный номер:0730 108 157

Комплект:1

Примечание:

№ на схеме:102

Наименование:SPUR GEAR

Каталожный номер:4644 351 089

Комплект:1

Примечание:

№ на схеме:110

Наименование:THRUST WASHER

Каталожный номер:0730 150 777

Комплект:1

Примечание:

№ на схеме:130

Наименование:CY.ROLL.BEARING

Каталожный номер:0750 118 111

Комплект:1

Примечание:

№ на схеме:170

Наименование:THRUST WASHER

Каталожный номер:4644 351 094

Комплект:1

Примечание:

№ на схеме:174

Наименование:THRUST WASHER

Каталожный номер:4642 308 555

Комплект:1

Примечание:

№ на схеме:310

Наименование:THRUST WASHER

Каталожный номер:0730 150 779

Комплект:1

Примечание:

№ на схеме:320

Наименование:SPUR GEAR

Каталожный номер:4644 351 098

Комплект:1

Примечание:

№ на схеме:324

Наименование:RETAINING RING

Каталожный номер:0630 502 037

Комплект:1

Примечание:

№ на схеме:330

Наименование:SHIM(OPTIONAL)

Каталожный номер:0630 004 168

Комплект:1

Примечание:

№ на схеме:340

Наименование:NEEDLE CAGE

Каталожный номер:0750 115 109

Комплект:1

Примечание:

№ на схеме:350

Наименование:BUSH

Каталожный номер:4644 351 029 H

Комплект:1

Примечание:

№ на схеме:352

Наименование:BALL

Каталожный номер:0635 460 021

Комплект:2

Примечание:

№ на схеме:356

Наименование:CYL.ROLLER

Каталожный номер:4642 351 015

Комплект:2

Примечание:

№ на схеме:358

Наименование:SET SCREW

Каталожный номер:0631 612 025 H

Комплект:2

Примечание:

№ на схеме:360

Наименование:BALL BEARING

Каталожный номер:0750 116 100 H

Комплект:1

Примечание:
