Ось задняя

← Мост задний в сборе Узел тормозной (часть 1) →

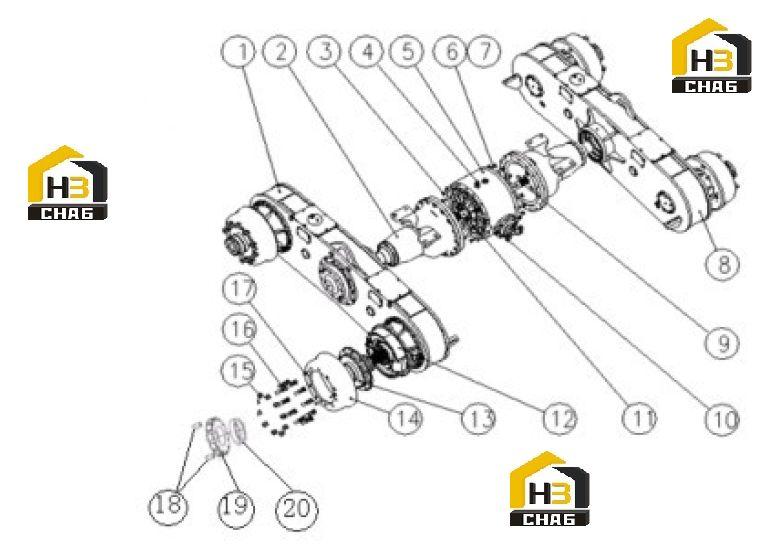

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TANDEM AS-RH

Каталожный номер:85 607 400

Комплект:1

Примечание:

№ на схеме:2

Наименование:RIGHT BALANCE-BOX ASSEMBLY

Каталожный номер:83 513 200

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:50 011 031

Комплект:16

Примечание:

№ на схеме:4

Наименование:AIR LPUG

Каталожный номер:80 513 007

Комплект:1

Примечание:

№ на схеме:5

Наименование:GARRIER ASSEMBLY

Каталожный номер:82 607 600

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:50 011 032

Комплект:16

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:52 020 006

Комплект:32

Примечание:

№ на схеме:8

Наименование:TANDEM AS-LH

Каталожный номер:85 607 300

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHAFT

Каталожный номер:80 513 003

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:51 240 010

Комплект:4

Примечание:

№ на схеме:11

Наименование:SHAFT

Каталожный номер:80 513 004

Комплект:1

Примечание:

№ на схеме:12

Наименование:BRAKE ASSEMBLY

Каталожный номер:58 000 021

Комплект:4

Примечание:

№ на схеме:13

Наименование:HAB

Каталожный номер:80 513 005

Комплект:4

Примечание:

№ на схеме:14

Наименование:BRAKE DRUM

Каталожный номер:80 513 002

Комплект:4

Примечание:

№ на схеме:15

Наименование:RIM NUT

Каталожный номер:80 513 001

Комплект:40

Примечание:

№ на схеме:16

Наименование:RIM BOLT

Каталожный номер:80 513 006

Комплект:40

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:50 140 003

Комплект:12

Примечание:

№ на схеме:18

Наименование:SLEEVE

Каталожный номер:85 513 041

Комплект:4

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:85 513 040

Комплект:4

Примечание:

№ на схеме:20

Наименование:SCREW

Каталожный номер:83 319 015

Комплект:8

Примечание:
