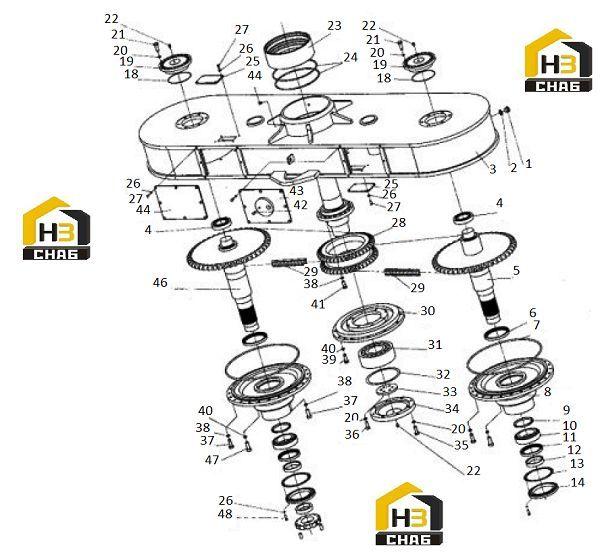

Балансир левый

← Узел тормозной (часть 1) Редуктор главный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:75 500 197

Комплект:3

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:50 140 003

Комплект:3

Примечание:

№ на схеме:3

Наименование:TANDEM GROUP

Каталожный номер:85 607 301

Комплект:1

Примечание:

№ на схеме:4

Наименование:BEARING

Каталожный номер:54 100 059

Комплект:2

Примечание:

№ на схеме:5

Наименование:SPROCKET AND SHAFT GP

Каталожный номер:85 513 031

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:53 100 029

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:53 000 055

Комплект:2

Примечание:

№ на схеме:8

Наименование:HUB

Каталожный номер:85 513 019

Комплект:2

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:85 513 043

Комплект:2

Примечание:

№ на схеме:10

Наименование:BEARING

Каталожный номер:54 100 002

Комплект:2

Примечание:

№ на схеме:11

Наименование:SEAL

Каталожный номер:53 100 038

Комплект:2

Примечание:

№ на схеме:12

Наименование:SPACER SLEEVE

Каталожный номер:85 513 042

Комплект:2

Примечание:

№ на схеме:13

Наименование:SHIM

Каталожный номер:85 513 035

Комплект:2

Примечание:

№ на схеме:14

Наименование:SEAL CAGE

Каталожный номер:85 513 034

Комплект:2

Примечание:

№ на схеме:15

Наименование:SLEEVE

Каталожный номер:85 513 041

Комплект:2

Примечание:

№ на схеме:16

Наименование:NUT

Каталожный номер:85 513 040

Комплект:2

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:83 319 015

Комплект:4

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:53 000 013

Комплект:2

Примечание:

№ на схеме:19

Наименование:BEARING CAGE

Каталожный номер:85 513 015

Комплект:2

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:52 020 004

Комплект:66

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:50 009 021

Комплект:60

Примечание:

№ на схеме:22

Наименование:GREASE FITTING

Каталожный номер:56 300 002

Комплект:5

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:53 000 016

Комплект:2

Примечание:

№ на схеме:25

Наименование:COVE

Каталожный номер:85 513 013

Комплект:2

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:52 020 002

Комплект:72

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:50 009 007

Комплект:24

Примечание:

№ на схеме:28

Наименование:SPROCKET

Каталожный номер:85 513 022

Комплект:1

Примечание:

№ на схеме:29

Наименование:CHAIN

Каталожный номер:55 420 002

Комплект:2

Примечание:

№ на схеме:30

Наименование:BEARING CAGE

Каталожный номер:85 513 027

Комплект:1

Примечание:

№ на схеме:31

Наименование:BEARING

Каталожный номер:54 900 008

Комплект:2

Примечание:

№ на схеме:32

Наименование:WASHER

Каталожный номер:85 513 033

Комплект:1

Примечание:

№ на схеме:33

Наименование:COVER

Каталожный номер:85 513 021

Комплект:1

Примечание:

№ на схеме:34

Наименование:COVER

Каталожный номер:85 513 025

Комплект:1

Примечание:

№ на схеме:35

Наименование:BOLT

Каталожный номер:50 120 004

Комплект:8

Примечание:

№ на схеме:36

Наименование:BOLT

Каталожный номер:50 009 058

Комплект:6

Примечание:

№ на схеме:37

Наименование:SCREW

Каталожный номер:50 120 010

Комплект:8

Примечание:

№ на схеме:38

Наименование:WASHER

Каталожный номер:52 020 006

Комплект:60

Примечание:

№ на схеме:39

Наименование:BOLT

Каталожный номер:50 012 019

Комплект:48

Примечание:

№ на схеме:40

Наименование:WASHER

Каталожный номер:52 020 005

Комплект:48

Примечание:

№ на схеме:41

Наименование:BOLT

Каталожный номер:50 009 030

Комплект:18

Примечание:

№ на схеме:42

Наименование:BREATHER PLUG

Каталожный номер:56 100 001

Комплект:3

Примечание:

№ на схеме:44

Наименование:SETSCREW

Каталожный номер:83 319 017

Комплект:2

Примечание:

№ на схеме:46

Наименование:SPROCKET AND SHAFT GP

Каталожный номер:83 513 030

Комплект:1

Примечание:

№ на схеме:47

Наименование:SCREW

Каталожный номер:50 120 013

Комплект:48

Примечание:

№ на схеме:48

Наименование:BOLT

Каталожный номер:50 008 006

Комплект:48

Примечание:
