Замок гидравлический 44c1633_001_00

← Шарнир поворотный 33c0028_000_00 Замок гидравлический 44c1634_001_00 →

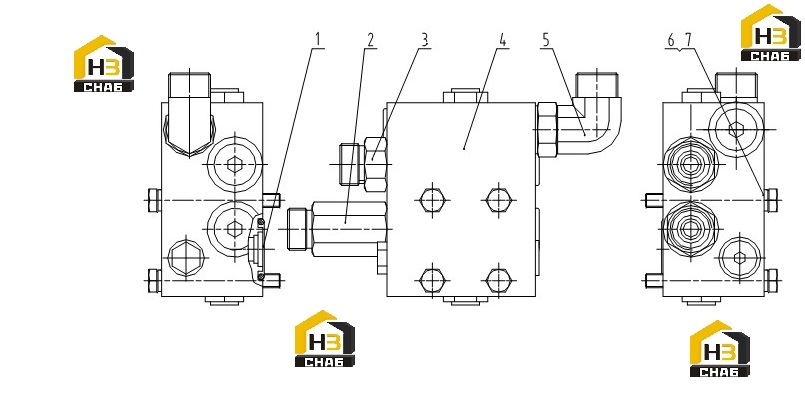

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:12B0013

Комплект:1

Примечание:28X3.55

№ на схеме:2

Наименование:FITTING

Каталожный номер:30C1880

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:30C0089

Комплект:1

Примечание:

№ на схеме:4

Наименование:HYDRAULIC LOCK

Каталожный номер:12C2662

Комплект:1

Примечание:EC0000122558_5

№ на схеме:5

Наименование:CONNECTOR

Каталожный номер:31C0921

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0198

Комплект:4

Примечание:M8X70-8.8-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:8
