Замок гидравлический 12c3946_000_00

← Цилиндр масляный рыхлителя 10c2577_000_00 Трубопровод рыхлителя 00c5569_000_00 →

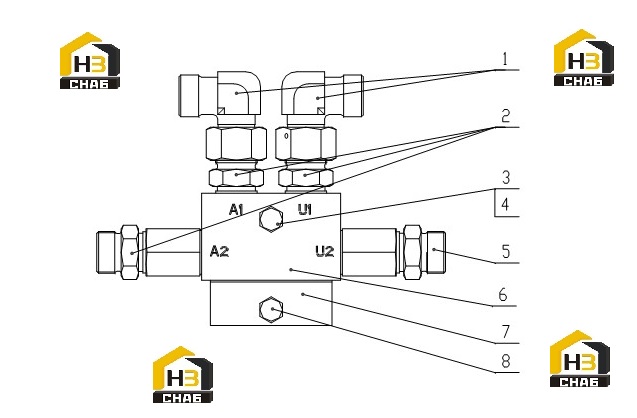

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ELBOW

Каталожный номер:31C0084

Комплект:2

Примечание:

№ на схеме:2

Наименование:CONNECTOR

Каталожный номер:30C0409

Комплект:3

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:8

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0030

Комплект:1

Примечание:M8X55-8.8-ZN.D

№ на схеме:5

Наименование:FITTING

Каталожный номер:30C1587

Комплект:1

Примечание:

№ на схеме:6

Наименование:HYDRAULIC LOCK

Каталожный номер:12C1513

Комплект:1

Примечание:

№ на схеме:7

Наименование:MOUNTING PLATE

Каталожный номер:15A2743

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0020

Комплект:1

Примечание:M8X30-8.8-ZN.D
