Трубопровод 01c1155_000_00

← Трубопровод 01c0265_001_00 Сборка трубопровода 01c1156_000_00 →

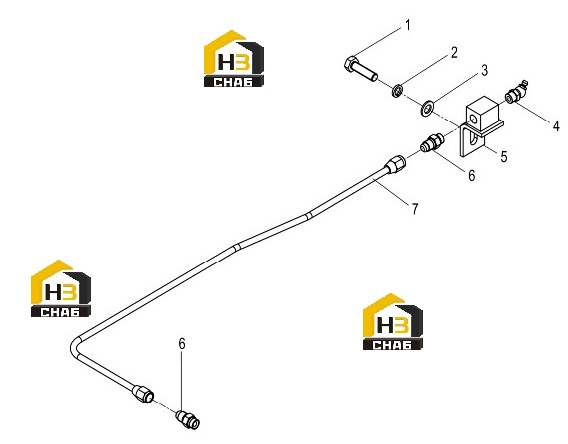

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0020

Комплект:1

Примечание:M8X30-8.8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:8

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0005

Комплект:1

Примечание:8-200HV-ZN.D

№ на схеме:4

Наименование:GREASE FITTING

Каталожный номер:10B0051

Комплект:1

Примечание:45° M10X1

№ на схеме:5

Наименование:BRACKET

Каталожный номер:15D1278

Комплект:1

Примечание:

№ на схеме:6

Наименование:CONNECTOR

Каталожный номер:00A0032

Комплект:2

Примечание:

№ на схеме:7

Наименование:PIPING

Каталожный номер:01C1151

Комплект:1

Примечание:
