Трубопровод 00c5187_000_00

Трубопровод 00c5187_000_00

← Система охлаждения 00y0806_000_00 Цилиндр бульдозера 10c0721_007_00 →

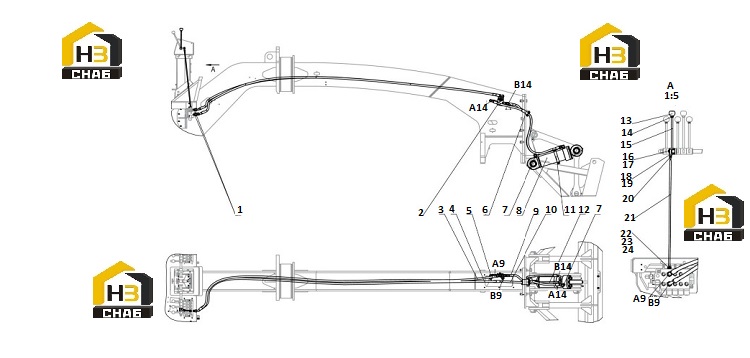

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONNECTOR
Каталожный номер:30C0089
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HYDRAULIC LOCK
Каталожный номер:12C1556
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOSE AS
Каталожный номер:06C1309
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HOSE AS
Каталожный номер:06C1308
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:ELBOW
Каталожный номер:31C0084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOOT
Каталожный номер:09C0206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CONNECTOR
Каталожный номер:31C0145
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:DOZER CYLINDER
Каталожный номер:10C0721
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE AS
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE AS
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CLAMP
Каталожный номер:09C1015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:TUBE AS
Каталожный номер:10D6608
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:KNOB
Каталожный номер:86A0962
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:NUT
Каталожный номер:03B0053
Комплект:1
Примечание:M10-8-ZN.D
0 ₽
шт
№ на схеме:15
Наименование:LEVER
Каталожный номер:16D1589
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:WASHER
Каталожный номер:06B0006
Комплект:1
Примечание:8
0 ₽
шт
№ на схеме:17
Наименование:BOLT
Каталожный номер:00B0052
Комплект:1
Примечание:M8X22-8.8-ZN.D
0 ₽
шт
№ на схеме:18
Наименование:KNUCKLE BEARING
Каталожный номер:25B0034
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:NUT
Каталожный номер:03B0021
Комплект:1
Примечание:M8-8-ZN.D
0 ₽
шт
№ на схеме:20
Наименование:BUSHING
Каталожный номер:55A8123
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:LINKAGE
Каталожный номер:64A1578
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:PIN
Каталожный номер:66A0126
Комплект:1
Примечание:Φ4.8
0 ₽
шт
№ на схеме:23
Наименование:PIN
Каталожный номер:08B0078
Комплект:2
Примечание:2. 5X20-ZN.D
0 ₽
шт
№ на схеме:24
Наименование:WASHER
Каталожный номер:06B0066
Комплект:2
Примечание:5-200HV-ZN.D
