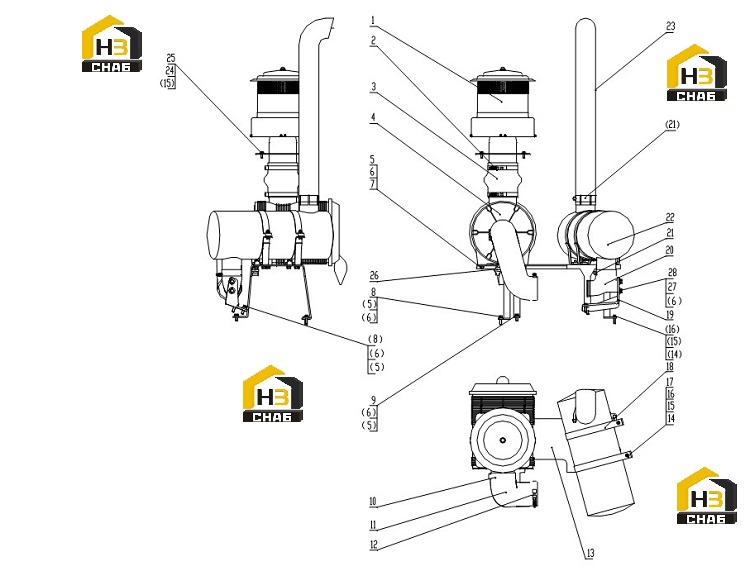

Система впускная и выпускная 00y0055_001_00

← Система охлаждения 00y0050_002_00 Система дизельного двигателя 00y0094_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR PRE-FILTER

Каталожный номер:40C2507

Комплект:1

Примечание:700-1300M3/H

№ на схеме:2

Наименование:CLAMP

Каталожный номер:09C0280

Комплект:2

Примечание:Φ140-Φ145

№ на схеме:3

Наименование:INTAKE HOSE

Каталожный номер:32A1796

Комплект:1

Примечание:

№ на схеме:4

Наименование:AIR FILTER

Каталожный номер:40C2514

Комплект:1

Примечание:900M&SUP3;/H

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0001

Комплект:12

Примечание:10-140HV-ZN.D

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0002

Комплект:14

Примечание:10

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0019

Комплект:8

Примечание:20

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0002

Комплект:3

Примечание:M10X35-8.8-ZN.D

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0012

Комплект:1

Примечание:M10X25-8.8-ZN.D

№ на схеме:10

Наименование:CLAMP

Каталожный номер:09C0233

Комплект:1

Примечание:Φ115-Φ120

№ на схеме:11

Наименование:INTAKE HOSE

Каталожный номер:30A2571

Комплект:1

Примечание:

№ на схеме:12

Наименование:T-CLAMP

Каталожный номер:09C0031

Комплект:1

Примечание:Φ114.3

№ на схеме:13

Наименование:BRACKET

Каталожный номер:11A9934

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0005

Комплект:3

Примечание:8-200HV-ZN.D

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0006

Комплект:7

Примечание:8

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0102

Комплект:3

Примечание:M8X35-8.8-ZN.D

№ на схеме:17

Наименование:NUT

Каталожный номер:03B0021

Комплект:2

Примечание:M8-8-ZN.D

№ на схеме:18

Наименование:BRACKET

Каталожный номер:00D1898

Комплект:2

Примечание:

№ на схеме:19

Наименование:BRACKET

Каталожный номер:00D3530

Комплект:1

Примечание:

№ на схеме:20

Наименование:EXHAUST PIPE

Каталожный номер:01A1741

Комплект:1

Примечание:EC0000126569_1

№ на схеме:21

Наименование:CLAMP

Каталожный номер:09C0200

Комплект:1

Примечание:

№ на схеме:22

Наименование:MUFFLER

Каталожный номер:40C0224

Комплект:1

Примечание:

№ на схеме:23

Наименование:EXHAUST PIPE

Каталожный номер:-

Комплект:1

Примечание:￠92 EC0000117995_1

№ на схеме:24

Наименование:BOLT

Каталожный номер:00B0085

Комплект:4

Примечание:M8X25-8.8-ZN.D

№ на схеме:25

Наименование:WASHER

Каталожный номер:06B0086

Комплект:4

Примечание:8-200HV-ZN.D

№ на схеме:26

Наименование:ALERT INDICATOR

Каталожный номер:40C2517

Комплект:1

Примечание:

№ на схеме:27

Наименование:WASHER

Каталожный номер:06B0030

Комплект:2

Примечание:10-200HV-ZN.D

№ на схеме:28

Наименование:BOLT

Каталожный номер:00B0005

Комплект:2

Примечание:M10X20-8.8-ZN.D
