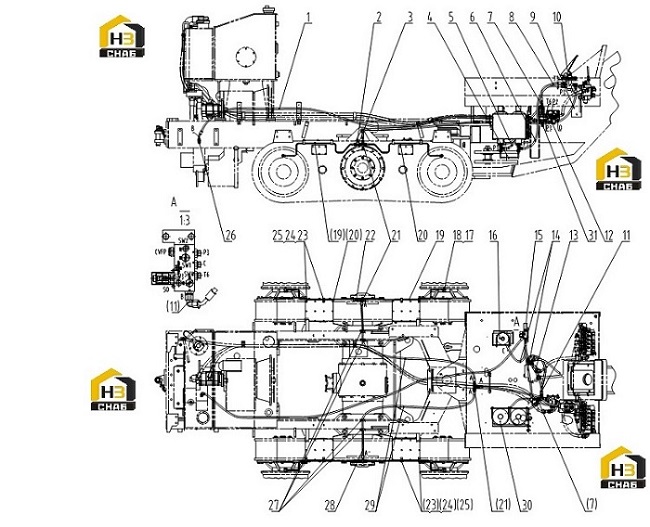

Система тормозная 20y0048_001_00

← Тормоз ручной 45c0284_001_00 Клапан тормозной в сборе 13c0322_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE AS

Каталожный номер:05C0978

Комплект:1

Примечание:20541-18-04X1SN04 X3700V210°

№ на схеме:2

Наименование:JOINT

Каталожный номер:44C0085

Комплект:1

Примечание:

№ на схеме:3

Наименование:TEE

Каталожный номер:32C0195

Комплект:2

Примечание:

№ на схеме:4

Наименование:TUBE AS

Каталожный номер:10D7576

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:05C5537

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE AS

Каталожный номер:05C1086

Комплект:1

Примечание:

№ на схеме:7

Наименование:TEE

Каталожный номер:32C0111

Комплект:2

Примечание:

№ на схеме:8

Наименование:HOSE AS

Каталожный номер:05C5536

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE AS

Каталожный номер:05C1588

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRAKE VALVE AS

Каталожный номер:45C0098

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONNECTOR

Каталожный номер:31C0100

Комплект:1

Примечание:

№ на схеме:12

Наименование:CHARGE VALVE AS

Каталожный номер:13C0595

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE AS

Каталожный номер:05C5801

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:05C0630

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRAKE VALVE AS

Каталожный номер:45C0161

Комплект:1

Примечание:

№ на схеме:16

Наименование:BRAKE ACCUMULATOR MOUNTING

Каталожный номер:15C0106

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:-

Комплект:8

Примечание:

№ на схеме:18

Наименование:BANJO BOLT

Каталожный номер:02B0121

Комплект:4

Примечание:

№ на схеме:19

Наименование:BREAK STEEL TUBE

Каталожный номер:10D2154

Комплект:2

Примечание:

№ на схеме:20

Наименование:BREAK STEEL TUBE

Каталожный номер:10D2153

Комплект:2

Примечание:

№ на схеме:21

Наименование:TEE

Каталожный номер:02A0282

Комплект:3

Примечание:

№ на схеме:22

Наименование:PLUG

Каталожный номер:44C0152

Комплект:1

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0006

Комплект:8

Примечание:8

№ на схеме:24

Наименование:CLAMP

Каталожный номер:19A6701

Комплект:8

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B0085

Комплект:8

Примечание:M8X25-8.8-ZN.D

№ на схеме:26

Наименование:CONNECTOR

Каталожный номер:30C0166

Комплект:1

Примечание:

№ на схеме:27

Наименование:GROMMET

Каталожный номер:83A0322

Комплект:4

Примечание:

№ на схеме:28

Наименование:SLEEVE

Каталожный номер:83A0354

Комплект:2

Примечание:EC0000117819_16

№ на схеме:29

Наименование:HOSE AS

Каталожный номер:05C5534

Комплект:2

Примечание:

№ на схеме:30

Наименование:SERVICE BRAKE ACCUMULATOR GP

Каталожный номер:15C0135

Комплект:1

Примечание:

№ на схеме:31

Наименование:TUBE AS

Каталожный номер:-

Комплект:1

Примечание:20Y0048_09D0455_44C0077
