Система кондиционирования воздуха 23y0021_004_00

← Свет номерного знака 32b0333_000_00 Труба водопроводная 06c0306_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

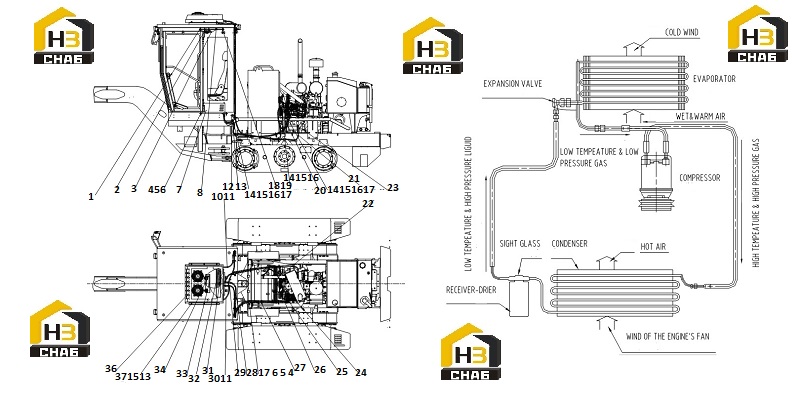

№ на схеме:1

Наименование:SPONGE

Каталожный номер:85A4283

Комплект:2

Примечание:

№ на схеме:2

Наименование:SPONGE

Каталожный номер:85A4282

Комплект:2

Примечание:

№ на схеме:3

Наименование:VENT

Каталожный номер:46C7246

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0019

Комплект:6

Примечание:M10X30-8.8-ZN.D

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:10-140HV-ZN.D

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:10

№ на схеме:7

Наименование:HEATER MOUNTING

Каталожный номер:46C7247

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPONGE

Каталожный номер:85A4281

Комплект:1

Примечание:

№ на схеме:10

Наименование:WATER HOSE

Каталожный номер:84A2810

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:15B0080

Комплект:2

Примечание:Φ15-Φ27

№ на схеме:12

Наименование:PLATE

Каталожный номер:11A8572

Комплект:1

Примечание:EC0000129613_1

№ на схеме:13

Наименование:NUT

Каталожный номер:03B0021

Комплект:7

Примечание:M8-8-ZN.D

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0005

Комплект:5

Примечание:8-200HV-ZN.D

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0006

Комплект:11

Примечание:8

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0085

Комплект:5

Примечание:M8X25-8.8-ZN.D

№ на схеме:17

Наименование:DOUBLE CLAMP

Каталожный номер:09C0126

Комплект:4

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:04B0109

Комплект:10

Примечание:M6X30-4.8-ZN.D

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0062

Комплект:10

Примечание:6-200HV-ZN.D

№ на схеме:20

Наименование:PLATE

Каталожный номер:46D1384

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE

Каталожный номер:06C0306

Комплект:1

Примечание:

№ на схеме:22

Наименование:WATER HOSE

Каталожный номер:-

Комплект:1

Примечание:Ф16

№ на схеме:23

Наименование:WATER INTAKE VALVE

Каталожный номер:46C0487

Комплект:1

Примечание:NPT1/2-45°

№ на схеме:24

Наименование:COMPRESSOR BRACKET AS

Каталожный номер:46C5250

Комплект:1

Примечание:

№ на схеме:25

Наименование:COMPRESSOR

Каталожный номер:46C0742

Комплект:1

Примечание:

№ на схеме:26

Наименование:V-BELT

Каталожный номер:46C0194

Комплект:1

Примечание:

№ на схеме:27

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:15

Примечание:

№ на схеме:28

Наименование:HOSE

Каталожный номер:46C7498

Комплект:1

Примечание:

№ на схеме:29

Наименование:HOSE GP

Каталожный номер:46C7499

Комплект:1

Примечание:

№ на схеме:30

Наименование:WATER HOSE

Каталожный номер:84A2811

Комплект:1

Примечание:

№ на схеме:31

Наименование:SPONGE

Каталожный номер:85A4284

Комплект:2

Примечание:

№ на схеме:32

Наименование:SPONGE

Каталожный номер:85A4285

Комплект:2

Примечание:

№ на схеме:33

Наименование:SPONGE

Каталожный номер:85A4286

Комплект:2

Примечание:

№ на схеме:34

Наименование:SPONGE

Каталожный номер:85A4287

Комплект:2

Примечание:

№ на схеме:36

Наименование:EVAPORATOR AS

Каталожный номер:46C7831

Комплект:1

Примечание:

№ на схеме:37

Наименование:WASHER

Каталожный номер:06B0086

Комплект:6

Примечание:8-200HV-ZN.D
