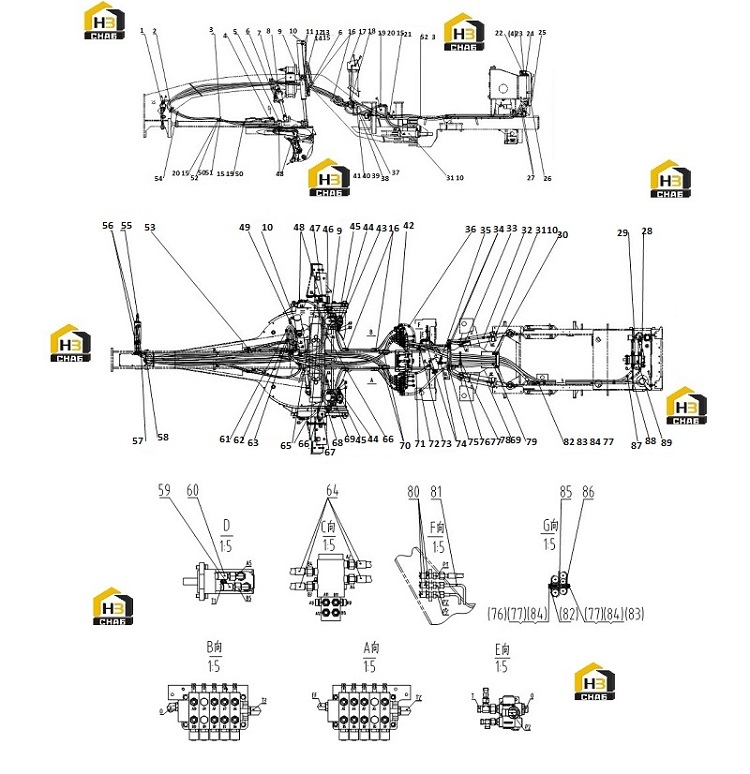

Система гидравлическая рабочая 11y0092_000_02

Каталожный номер:09C0202

Комплект:2

Примечание:

№ на схеме:4

Наименование:SWING MOTOR

Каталожный номер:11C0783

Комплект:1

Примечание:EC0000117819_9

№ на схеме:4

Наименование:SWING MOTOR

Каталожный номер:-

Комплект:1

Примечание:EC0000117819_9

№ на схеме:5

Наименование:SWIVEL JOINT

Каталожный номер:44C1599

Комплект:1

Примечание:

№ на схеме:6

Наименование:HYDRAULIC LOCK

Каталожный номер:44C1634

Комплект:2

Примечание:

№ на схеме:7

Каталожный номер:09C0188

Комплект:1

Примечание:

№ на схеме:8

Наименование:BLADE SWING CYLINDER

Каталожный номер:10C0696

Комплект:1

Примечание:

№ на схеме:9

Наименование:BLADE LIFT CYLINDER

Каталожный номер:10C0695

Комплект:2

Примечание:

№ на схеме:10

Наименование:CONNECTOR

Каталожный номер:30C0164

Комплект:7

Примечание:

№ на схеме:11

Каталожный номер:06C7531

Комплект:2

Примечание:20591-24-08/20511 -24-08X2SN08X1060

№ на схеме:12

Каталожный номер:09C0380

Комплект:3

Примечание:

№ на схеме:13

Каталожный номер:00B0056

Комплект:3

Примечание:M10X16-8.8-ZN.D

№ на схеме:14

Каталожный номер:06B0001

Комплект:3

Примечание:10-140HV-ZN.D

№ на схеме:15

Каталожный номер:06B0002

Комплект:7

Примечание:10

№ на схеме:16

Каталожный номер:09C0203

Комплект:4

Примечание:

№ на схеме:17

Наименование:PLATFORM

Каталожный номер:49Y0039

Комплект:1

Примечание:

№ на схеме:18

Наименование:CONTROL VALVE AS

Каталожный номер:44C1792

Комплект:1

Примечание:

№ на схеме:19

Наименование:DOUBLE CLAMP

Каталожный номер:09C0126

Комплект:2

Примечание:

№ на схеме:20

Каталожный номер:00B0005

Комплект:3

Примечание:M10X20-8.8-ZN.D

№ на схеме:21

Наименование:RETURN VALVE

Каталожный номер:44C1773

Комплект:1

Примечание:

№ на схеме:22

Наименование:JOINT

Каталожный номер:44C0085

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:01B0009

Комплект:4

Примечание:M12X75-8.8-ZN.D

№ на схеме:24

Наименование:O-RING

Каталожный номер:12B0302

Комплект:1

Примечание:46.2X3.55

№ на схеме:25

Каталожный номер:66C1494

Комплект:1

Примечание:

№ на схеме:26

Наименование:TUBE

Каталожный номер:09D0318

Комплект:1

Примечание:

№ на схеме:27

Наименование:JOINT

Каталожный номер:44C0077

Комплект:1

Примечание:M18X1.5

№ на схеме:28

Каталожный номер:07C4937

Комплект:1

Примечание:

№ на схеме:29

Наименование:PUMP OIL SUCTION LINES

Каталожный номер:00C3237

Комплект:1

Примечание:

№ на схеме:30

Наименование:PAD

Каталожный номер:82A1524

Комплект:1

Примечание:

№ на схеме:31

Наименование:STEERING CYLINDER

Каталожный номер:10C1066

Комплект:2

Примечание:

№ на схеме:32

Каталожный номер:06C7536

Комплект:1

Примечание:20591-24-08X2SN08 X1130V280° +RNL

№ на схеме:33

Каталожный номер:06C7528

Комплект:1

Примечание:20591-24-08X2SN08 X780V280° +RNL

№ на схеме:34

Наименование:TEE

Каталожный номер:02A0281

Комплект:2

Примечание:

№ на схеме:35

Каталожный номер:05C5637

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:66C1495

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:-

Комплект:1

Примечание:20591-24-08/20511 -24-08X2SN08X1100 +RNL

№ на схеме:38

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:-

Комплект:8

Примечание:M12X40-8.8-ZN.D

№ на схеме:40

Каталожный номер:06B0008

Комплект:12

Примечание:12 EC0000127080_16

№ на схеме:40

Каталожный номер:06B0008

Комплект:12

Примечание:12 EC0000127080_22

№ на схеме:40

Каталожный номер:06B0008

Комплект:12

Примечание:12 EC0000127080_16

№ на схеме:40

Каталожный номер:06B0008

Комплект:12

Примечание:12 EC0000127080_22

№ на схеме:41

Каталожный номер:06B0007

Комплект:8

Примечание:12-140HV EC0000127080_15

№ на схеме:41

Каталожный номер:06B0007

Комплект:8

Примечание:12-140HV EC0000127080_17

№ на схеме:41

Каталожный номер:06B0007

Комплект:8

Примечание:12-140HV EC0000127080_15

№ на схеме:41

Каталожный номер:06B0007

Комплект:8

Примечание:12-140HV EC0000127080_17

№ на схеме:42

Наименование:CONTROL VALVE AS

Каталожный номер:44C1791

Комплект:1

Примечание:

№ на схеме:43

Наименование:HYDRAULIC LOCK

Каталожный номер:44C1633

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:06C7533

Комплект:2

Примечание:20541-24-08/20591 -24-08X2SN08X2400 V0° +RNL

№ на схеме:45

Каталожный номер:06C9316

Комплект:2

Примечание:EC0000127080_20

№ на схеме:45

Каталожный номер:06C9316

Комплект:2

Примечание:EC0000127080_18

№ на схеме:45

Каталожный номер:06C9316

Комплект:2

Примечание:EC0000127080_20

№ на схеме:45

Каталожный номер:06C9316

Комплект:2

Примечание:EC0000127080_18

№ на схеме:46

Наименование:BLADE SIDESHIFT CYLINDER

Каталожный номер:10C0694

Комплект:1

Примечание:

№ на схеме:47

Наименование:BLADE PITCH CYLINDER

Каталожный номер:10C0669

Комплект:1

Примечание:

№ на схеме:48

Наименование:CONNECTOR

Каталожный номер:31C0145

Комплект:4

Примечание:

№ на схеме:49

Каталожный номер:06C7535

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:03B0053

Комплект:3

Примечание:M10-8-ZN.D EC0000127080_14

№ на схеме:50

Каталожный номер:03B0053

Комплект:3

Примечание:M10-8-ZN.D EC0000127080_14

№ на схеме:50

Каталожный номер:03B0053

Комплект:3

Примечание:M10-8-ZN.D EC0000127080_19

№ на схеме:50

Каталожный номер:03B0053

Комплект:3

Примечание:M10-8-ZN.D EC0000127080_19

№ на схеме:51

Каталожный номер:01B0083

Комплект:4

Примечание:M10X60-8.8-ZN.D EC0000127080_24

№ на схеме:52

Наименование:STOP PLATE

Каталожный номер:46D1761

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:09C0795

Комплект:1

Примечание:

№ на схеме:54

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:13

Примечание:

№ на схеме:55

Наименование:FRONT WHEEL TILT CYLINDER

Каталожный номер:10C0663

Комплект:1

Примечание:

№ на схеме:56

Каталожный номер:06C6762

Комплект:2

Примечание:

№ на схеме:57

Каталожный номер:66C0158

Комплект:1

Примечание:

№ на схеме:58

Каталожный номер:66C0157

Комплект:1

Примечание:

№ на схеме:59

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:60

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:61

Каталожный номер:06C7534

Комплект:1

Примечание:

№ на схеме:62

Каталожный номер:66C0436

Комплект:1

Примечание:

№ на схеме:63

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:16

Примечание:

№ на схеме:64

Каталожный номер:66C0156

Комплект:4

Примечание:

№ на схеме:65

Каталожный номер:66C2287

Комплект:2

Примечание:

№ на схеме:66

Каталожный номер:66C2285

Комплект:2

Примечание:

№ на схеме:67

Наименование:BLADE PITCH CYLINDER

Каталожный номер:10C0668

Комплект:1

Примечание:

№ на схеме:68

Каталожный номер:06B0064

Комплект:2

Примечание:30-140HV-ZN.D EC0000127080_25

№ на схеме:69

Каталожный номер:06C7529

Комплект:1

Примечание:

№ на схеме:70

Наименование:GROMMET

Каталожный номер:84A0341

Комплект:2

Примечание:

№ на схеме:71

Каталожный номер:66C1496

Комплект:1

Примечание:EC0000129358_8

№ на схеме:72

Каталожный номер:07C4682

Комплект:1

Примечание:

№ на схеме:73

Каталожный номер:07C4683

Комплект:1

Примечание:

№ на схеме:74

Наименование:TEE

Каталожный номер:32C0114

Комплект:2

Примечание:

№ на схеме:75

Каталожный номер:06C7530

Комплект:1

Примечание:

№ на схеме:76

Каталожный номер:06B0006

Комплект:8

Примечание:8 EC0000117819_12

№ на схеме:77

Каталожный номер:00B0075

Комплект:6

Примечание:M8X20-8.8-ZN.D EC0000117819_7

№ на схеме:78

Каталожный номер:-

Комплект:1

Примечание:EC0000117819_8

№ на схеме:79

Каталожный номер:07C4684

Комплект:1

Примечание:

№ на схеме:80

Наименование:SPACER CONNECTOR

Каталожный номер:44C1793

Комплект:1

Примечание:

№ на схеме:82

Каталожный номер:-

Комплект:4

Примечание:EC0000117819_10

№ на схеме:83

Каталожный номер:00B0070

Комплект:4

Примечание:M8X45-8.8-ZN.D EC0000117819_11

№ на схеме:84
