Сборка трубопровода 01c0262_002_00

Сборка трубопровода 01c0262_002_00

← Трубопровод 01c0229_002_00 Трубопровод 01c0264_001_00 →

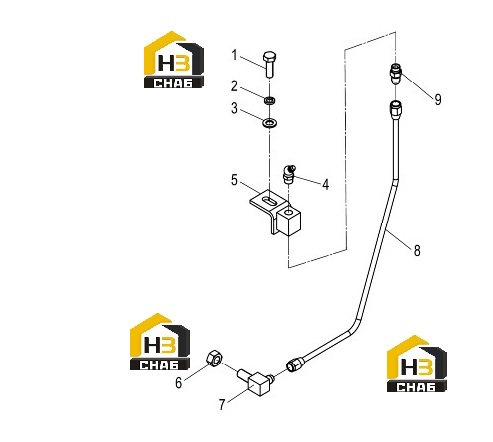

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:00B0085
Комплект:1
Примечание:M8X25-8.8-ZN.D
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:06B0006
Комплект:1
Примечание:8
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0005
Комплект:1
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:GREASE FITTING
Каталожный номер:10B0051
Комплект:1
Примечание:45° M10X1
0 ₽
шт
№ на схеме:5
Наименование:BRACKET
Каталожный номер:00D3299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:NUT
Каталожный номер:03B0035
Комплект:1
Примечание:M10X1-8-ZN.D
0 ₽
шт
№ на схеме:7
Наименование:CONNECTOR
Каталожный номер:01A0231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PIPING
Каталожный номер:01C0264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CONNECTOR
Каталожный номер:00A0032
Комплект:1
Примечание:
