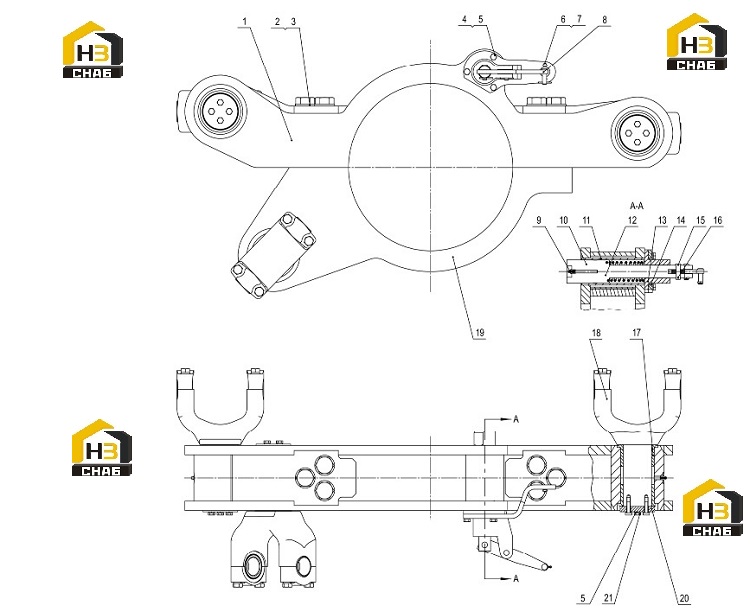

Рычаг поворотный в сборе 22c1557_000_00

← Рама передняя в сборе 08y0016_001_00 Вилка в сборе 34c0317_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SWING ARM

Каталожный номер:12D0609

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:01B1066

Комплект:6

Примечание:M30X240-10.9-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0278

Комплект:6

Примечание:30

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0048

Комплект:3

Примечание:M10X45-8.8-ZN.D

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0002

Комплект:15

Примечание:10

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0021

Комплект:2

Примечание:M6X12-8.8-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0003

Комплект:2

Примечание:6

№ на схеме:8

Наименование:LINKAGE

Каталожный номер:14A2188

Комплект:1

Примечание:

№ на схеме:9

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:4

Примечание:M10X1

№ на схеме:10

Наименование:PIN

Каталожный номер:60A0586

Комплект:1

Примечание:

№ на схеме:11

Наименование:BUSHING

Каталожный номер:55A0945

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING

Каталожный номер:75A0161

Комплект:1

Примечание:

№ на схеме:13

Наименование:BUSHING

Каталожный номер:72A0422

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:23A2298

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN

Каталожный номер:08B0029

Комплект:3

Примечание:B12X40

№ на схеме:16

Наименование:PIN

Каталожный номер:08B0033

Комплект:3

Примечание:3. 2X36-ZN.D

№ на схеме:17

Наименование:BUSHING

Каталожный номер:55A5716

Комплект:6

Примечание:

№ на схеме:18

Наименование:FORK AS

Каталожный номер:34C0317

Комплект:3

Примечание:

№ на схеме:19

Наименование:ARM

Каталожный номер:12D0608

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER

Каталожный номер:53A0330

Комплект:3

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:00B0019

Комплект:12

Примечание:M10X30-8.8-ZN.D
