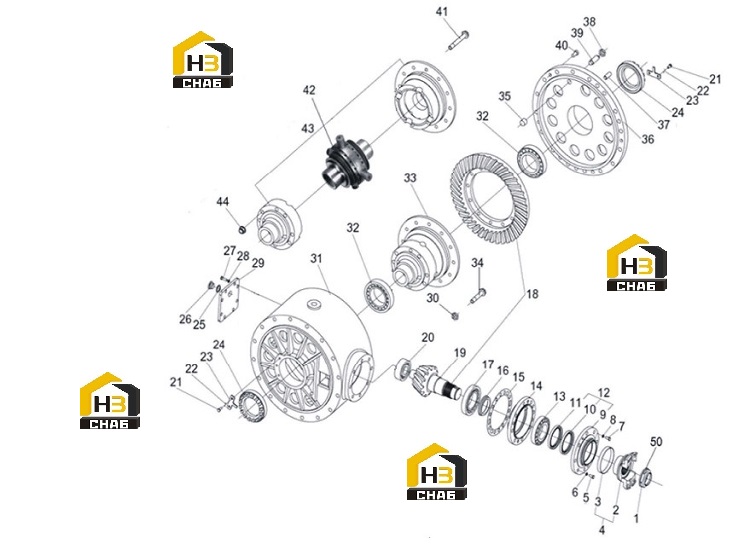

Редуктор главный sp123702_000_00

← Редуктор колеса в сборе sp109936_000_00 Обод шины в сборе 01e0117_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LOCKNUT

Каталожный номер:SP105552

Комплект:1

Примечание:

№ на схеме:4

Наименование:FLANGE

Каталожный номер:SP109925

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:SP109884

Комплект:7

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0013

Комплект:7

Примечание:14

№ на схеме:7

Наименование:BOLT

Каталожный номер:SP109883

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:SP109896

Комплект:1

Примечание:

№ на схеме:9

Наименование:CAP

Каталожный номер:SP109933

Комплект:1

Примечание:

№ на схеме:10

Наименование:OIL SEAL

Каталожный номер:SP105555

Комплект:1

Примечание:

№ на схеме:11

Наименование:OIL SEAL

Каталожный номер:SP105554

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING

Каталожный номер:SP105556

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING SUPPORT

Каталожный номер:SP109928

Комплект:1

Примечание:

№ на схеме:17

Наименование:BEARING

Каталожный номер:SP105558

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEVEL GEAR & PINION

Каталожный номер:SP105559

Комплект:1

Примечание:

№ на схеме:19

Наименование:CIRCLIP

Каталожный номер:SP120160

Комплект:1

Примечание:

№ на схеме:20

Наименование:BEARING

Каталожный номер:SP105560

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:SP109876

Комплект:4

Примечание:

№ на схеме:23

Наименование:LOCKING PLATE

Каталожный номер:SP105561

Комплект:2

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:SP109905

Комплект:2

Примечание:

№ на схеме:25

Наименование:COMBINATION GASKET

Каталожный номер:SP105562

Комплект:3

Примечание:

№ на схеме:26

Наименование:PLUG

Каталожный номер:SP105563

Комплект:3

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:SP109880

Комплект:8

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:SP109895

Комплект:8

Примечание:

№ на схеме:29

Наименование:CAP

Каталожный номер:SP109932

Комплект:1

Примечание:

№ на схеме:31

Наименование:HOUSING

Каталожный номер:SP120162

Комплект:1

Примечание:

№ на схеме:32

Наименование:BEARING

Каталожный номер:SP105565

Комплект:2

Примечание:

№ на схеме:33

Наименование:DIFFERENTIAL

Каталожный номер:SP105566

Комплект:1

Примечание:

№ на схеме:34

Наименование:BOLT

Каталожный номер:00B0575

Комплект:12

Примечание:M14X1.5X45-10.9-ZN.D

№ на схеме:35

Наименование:BUSHING

Каталожный номер:SP109919

Комплект:1

Примечание:

№ на схеме:36

Наименование:SUPPORT

Каталожный номер:SP120163

Комплект:1

Примечание:

№ на схеме:37

Наименование:PIN

Каталожный номер:SP109893

Комплект:1

Примечание:

№ на схеме:38

Наименование:NUT

Каталожный номер:SP109892

Комплект:1

Примечание:

№ на схеме:39

Наименование:THRUST BOLT

Каталожный номер:SP109930

Комплект:1

Примечание:

№ на схеме:40

Наименование:BOLT

Каталожный номер:SP109888

Комплект:3

Примечание:

№ на схеме:41

Наименование:BOLT

Каталожный номер:SP109909

Комплект:8

Примечание:

№ на схеме:42

Наименование:DIFFERENTIAL

Каталожный номер:SP109913

Комплект:1

Примечание:

№ на схеме:43

Наименование:HOUSING

Каталожный номер:SP109920

Комплект:1

Примечание:

№ на схеме:44

Наименование:NUT

Каталожный номер:SP109910

Комплект:8

Примечание:

№ на схеме:50

Наименование:GASKET

Каталожный номер:SP105553

Комплект:1

Примечание:
