Рама тяговая 43c3489_004_00

Рама тяговая 43c3489_004_00

← Узел лезвия 43c0977_004_00 Каркас рабочего устройства 43c3489_004_01 →

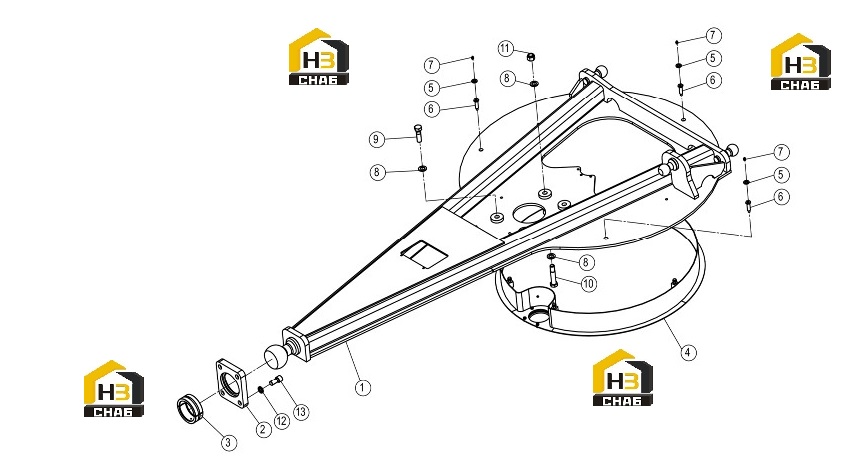

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:TRACTION FRAME
Каталожный номер:20D1264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CAP
Каталожный номер:18A0718
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:OUTER RACE
Каталожный номер:55A0938
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:DUST COVER
Каталожный номер:48C2073
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:PAD
Каталожный номер:81A0119
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CONNECTOR
Каталожный номер:18A1098
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:6
Примечание:M10X1
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:06B0068
Комплект:6
Примечание:24-140HV-ZN.D
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:01B0188
Комплект:2
Примечание:M24X80-10.9-ZN.D
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:00B0403
Комплект:2
Примечание:M24X120-8.8-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:LOCKNUT
Каталожный номер:03B0209
Комплект:2
Примечание:M24
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0052
Комплект:4
Примечание:24
0 ₽
шт
№ на схеме:13
Наименование:SCREW
Каталожный номер:04B0470
Комплект:4
Примечание:M24X50-10.9
