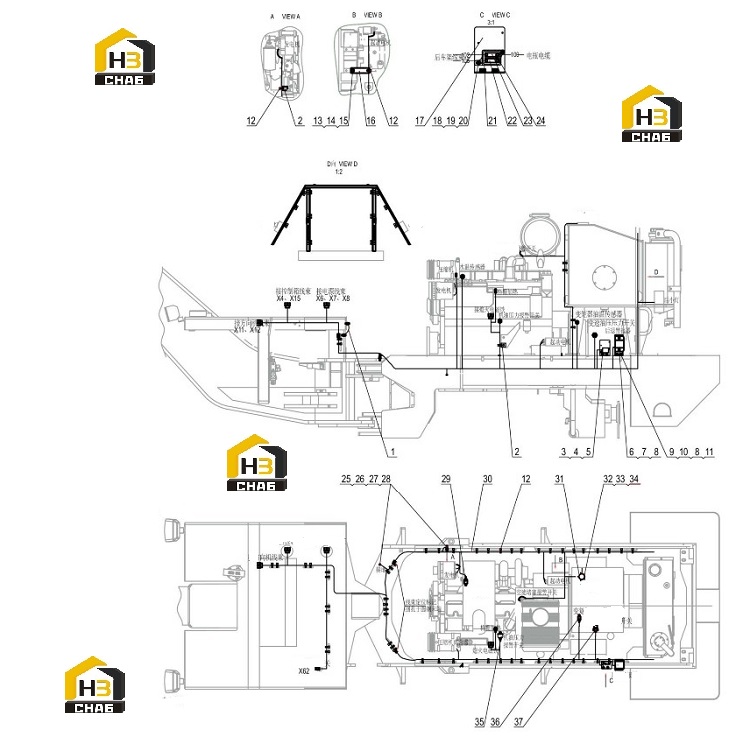

Проводка задней рамы 46c8274_000_00

← Система стеклоочистителя 46c7190_000_00 Проводка аккумулятора 46c8275_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CABLE

Каталожный номер:08C6219

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLATE

Каталожный номер:06A3851

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0024

Комплект:2

Примечание:6-140HV-ZN.D

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0022

Комплект:2

Примечание:M6X16-8.8-ZN.D

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0003

Комплект:2

Примечание:6

№ на схеме:6

Наименование:BACKUP ALARM

Каталожный номер:38B0042

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0007

Комплект:2

Примечание:M8X16-8.8-ZN.D

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:8

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0075

Комплект:2

Примечание:M8X20-8.8-ZN.D

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:8-200HV-ZN.D

№ на схеме:11

Наименование:SUPPORT

Каталожный номер:22A7300

Комплект:1

Примечание:

№ на схеме:12

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:60

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0127

Комплект:1

Примечание:12-140HV-ZN.D

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0008

Комплект:1

Примечание:12

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0011

Комплект:1

Примечание:M12X25-8.8-ZN.D

№ на схеме:16

Наименование:MOUNTING PLATE

Каталожный номер:10A9832

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:19A0063

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0097

Комплект:2

Примечание:4-200HV-ZN.D

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0022

Комплект:2

Примечание:4

№ на схеме:20

Наименование:SCREW

Каталожный номер:04B0198

Комплект:2

Примечание:M4X12-4.8-ZN.D

№ на схеме:21

Наименование:FUSE BOX

Каталожный номер:37B0915

Комплект:1

Примечание:

№ на схеме:22

Наименование:FUSE

Каталожный номер:37B0708

Комплект:1

Примечание:60A

№ на схеме:23

Наименование:FUSE

Каталожный номер:37B0709

Комплект:1

Примечание:80A

№ на схеме:24

Наименование:PLATE

Каталожный номер:37B0749

Комплект:1

Примечание:

№ на схеме:25

Наименование:STUD BOLT

Каталожный номер:05B0072

Комплект:4

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:10-140HV-ZN.D

№ на схеме:27

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:10

№ на схеме:28

Наименование:NUT

Каталожный номер:03B0053

Комплект:4

Примечание:M10-8-ZN.D

№ на схеме:29

Наименование:WATER TEMP SENSOR

Каталожный номер:30B0183

Комплект:1

Примечание:

№ на схеме:30

Наименование:HARNESS

Каталожный номер:08C6489

Комплект:1

Примечание:

№ на схеме:31

Наименование:FUEL LEVEL SENSOR

Каталожный номер:30B0733

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:00B0153

Комплект:5

Примечание:M5X16-8.8-ZN.D

№ на схеме:33

Наименование:WASHER

Каталожный номер:06B0017

Комплект:5

Примечание:5

№ на схеме:34

Наименование:WASHER

Каталожный номер:06B0066

Комплект:5

Примечание:5-200HV-ZN.D

№ на схеме:35

Наименование:PRESSURE SWITCH

Каталожный номер:30B0131

Комплект:1

Примечание:

№ на схеме:36

Наименование:OIL TEMP SENSOR

Каталожный номер:30B0207

Комплект:1

Примечание:

№ на схеме:37

Наименование:PRESSURE SWITCH

Каталожный номер:30B0132

Комплект:1

Примечание:
