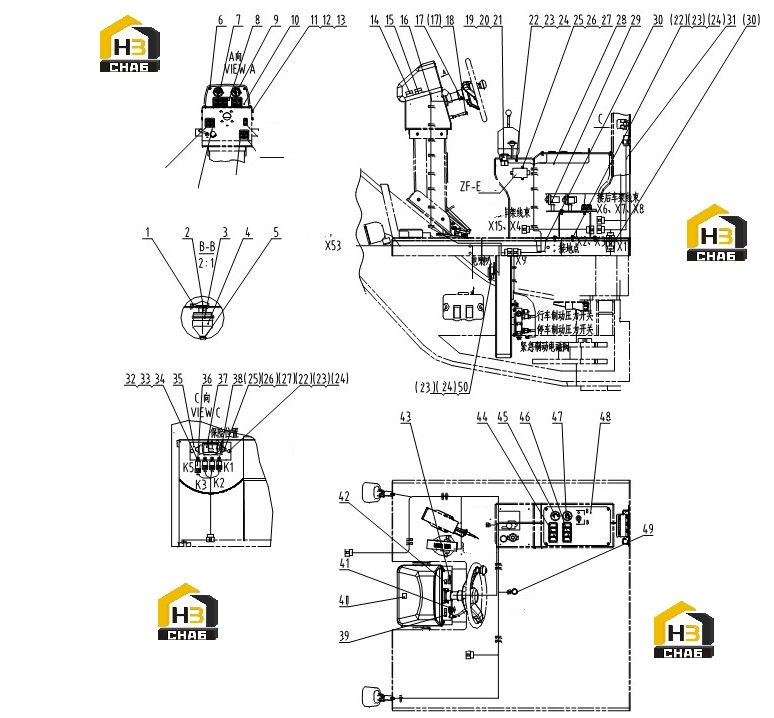

Проводка кабины 46c8771_002_00

← Проводка задней рамы 46c8628_000_00 Переключатель 46c8268_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOOT

Каталожный номер:84A0320

Комплект:1

Примечание:

№ на схеме:2

Наименование:START SWITCH

Каталожный номер:34B0118

Комплект:1

Примечание:

№ на схеме:3

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:50

Примечание:

№ на схеме:4

Наименование:BOOT

Каталожный номер:83A0192

Комплект:1

Примечание:

№ на схеме:5

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:50

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:04B0293

Комплект:5

Примечание:M4X16-4.8-ZN.D

№ на схеме:7

Наименование:COOLANT TEMP GAUGE

Каталожный номер:35B0096

Комплект:1

Примечание:

№ на схеме:8

Наименование:COMBINATION INDICATOR

Каталожный номер:46C8272

Комплект:1

Примечание:

№ на схеме:9

Наименование:OIL TEMP GAUGE

Каталожный номер:35B0097

Комплект:1

Примечание:

№ на схеме:10

Наименование:INSTRUMENT PANEL

Каталожный номер:10A7684

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0023

Комплект:4

Примечание:M6X25-8.8-ZN.D

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0062

Комплект:4

Примечание:6-200HV-ZN.D

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0003

Комплект:4

Примечание:6

№ на схеме:14

Наименование:DIODE GP

Каталожный номер:38B0017

Комплект:1

Примечание:

№ на схеме:15

Наименование:BUZZER

Каталожный номер:37B0207

Комплект:1

Примечание:

№ на схеме:16

Наименование:HARNESS

Каталожный номер:08C7023

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:04B0292

Комплект:3

Примечание:M4X10-4.8-ZN.D

№ на схеме:18

Наименование:COMBINATION SWITCH

Каталожный номер:34B0077

Комплект:1

Примечание:

№ на схеме:19

Наименование:SWITCH

Каталожный номер:34B0203

Комплект:1

Примечание:

№ на схеме:20

Наименование:CONTACT

Каталожный номер:34B0787

Комплект:1

Примечание:ZB2BE102C

№ на схеме:21

Наименование:CONTACT

Каталожный номер:34B0880

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0005

Комплект:7

Примечание:8-200HV-ZN.D

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0006

Комплект:7

Примечание:8

№ на схеме:24

Наименование:BOLT

Каталожный номер:00B0007

Комплект:7

Примечание:M8X16-8.8-ZN.D

№ на схеме:25

Наименование:WASHER

Каталожный номер:06B0097

Комплект:5

Примечание:4-200HV-ZN.D

№ на схеме:26

Наименование:WASHER

Каталожный номер:06B0022

Комплект:5

Примечание:4

№ на схеме:27

Наименование:SCREW

Каталожный номер:04B0198

Комплект:5

Примечание:M4X12-4.8-ZN.D

№ на схеме:28

Наименование:HARNESS

Каталожный номер:08C7026

Комплект:1

Примечание:EC0000126812_36

№ на схеме:29

Наименование:RELAY AS

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:30

Наименование:GROMMET

Каталожный номер:83A0131

Комплект:3

Примечание:

№ на схеме:31

Наименование:POWER HARNESS

Каталожный номер:08C7027

Комплект:1

Примечание:

№ на схеме:32

Наименование:WASHER

Каталожный номер:06B0066

Комплект:5

Примечание:5-200HV-ZN.D

№ на схеме:33

Наименование:WASHER

Каталожный номер:06B0017

Комплект:5

Примечание:5

№ на схеме:34

Наименование:SCREW

Каталожный номер:04B0021

Комплект:5

Примечание:M10X20-12.9-ZN.D

№ на схеме:35

Наименование:MOUNTING PLATE

Каталожный номер:91A0176

Комплект:1

Примечание:

№ на схеме:36

Наименование:CONNECTOR

Каталожный номер:31B0018

Комплект:1

Примечание:

№ на схеме:37

Наименование:DECAL

Каталожный номер:74A7744

Комплект:1

Примечание:

№ на схеме:38

Наименование:RELAY

Каталожный номер:31B0083

Комплект:3

Примечание:

№ на схеме:39

Наименование:SWITCH

Каталожный номер:46C8268

Комплект:1

Примечание:

№ на схеме:40

Наименование:INSTRUMENT PANEL

Каталожный номер:86A0313

Комплект:1

Примечание:

№ на схеме:41

Наименование:LIGHTER

Каталожный номер:37B0061

Комплект:1

Примечание:

№ на схеме:42

Наименование:SWITCH AS

Каталожный номер:34B1263

Комплект:1

Примечание:

№ на схеме:43

Наименование:WORK LIGHT SWITCH

Каталожный номер:34B0233

Комплект:1

Примечание:

№ на схеме:44

Наименование:SWITCH AS

Каталожный номер:46C7220

Комплект:1

Примечание:EC0000119551_9

№ на схеме:45

Наименование:FUEL LEVEL GAUGE

Каталожный номер:35B0098

Комплект:1

Примечание:

№ на схеме:46

Наименование:SWITCH AS

Каталожный номер:34B0309

Комплект:1

Примечание:

№ на схеме:47

Наименование:VOLT/HOUR METER

Каталожный номер:35B0118

Комплект:1

Примечание:

№ на схеме:48

Наименование:INSTRUMENT PANEL

Каталожный номер:10A9826

Комплект:1

Примечание:

№ на схеме:49

Наименование:GROMMET

Каталожный номер:83A0302

Комплект:1

Примечание:

№ на схеме:50

Наименование:HORN

Каталожный номер:38B0159

Комплект:1

Примечание:EC0000126812_35
