Пластина упорная 32e0161_007_00

← Рама рыхлителя 32e0149_008_00 Коробка передач червячная 32e1669_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

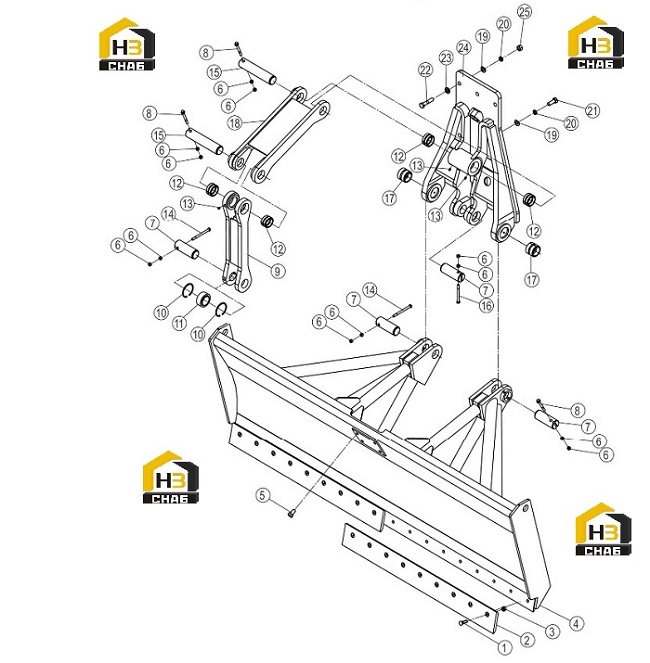

№ на схеме:1

Наименование:BOLT

Каталожный номер:02B0108

Комплект:18

Примечание:M16X55-8.8-ZN.D

№ на схеме:2

Наименование:BLADE

Каталожный номер:16A1626

Комплект:2

Примечание:

№ на схеме:3

Наименование:NUT

Каталожный номер:03B0095

Комплект:18

Примечание:M16-8-ZN.D

№ на схеме:4

Наименование:DOZER

Каталожный номер:22D0211

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0231

Комплект:4

Примечание:M20X35-8.8-ZN.D

№ на схеме:6

Наименование:NUT

Каталожный номер:03B0003

Комплект:12

Примечание:M12-8-ZN.D

№ на схеме:7

Наименование:PIN

Каталожный номер:60A0614

Комплект:4

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:01B1377

Комплект:4

Примечание:M12X110-8.8-ZN.D EC0000127239_1

№ на схеме:9

Наименование:LINKAGE

Каталожный номер:16D0221

Комплект:1

Примечание:

№ на схеме:10

Наименование:SNAP RING

Каталожный номер:07B0011

Комплект:2

Примечание:90

№ на схеме:11

Наименование:KNUCKLE BEARING

Каталожный номер:25B0004

Комплект:1

Примечание:60X90X44 GE60ES

№ на схеме:12

Наименование:SLEEVE

Каталожный номер:55A0997

Комплект:4

Примечание:

№ на схеме:13

Наименование:GREASE FITTING

Каталожный номер:10B0089

Комплект:7

Примечание:M8X1

№ на схеме:14

Наименование:BOLT

Каталожный номер:01B0175

Комплект:1

Примечание:M12X150-8.8-ZN.D

№ на схеме:15

Наименование:PIN

Каталожный номер:60A0613

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:01B0206

Комплект:1

Примечание:M12X130-8.8-ZN.D

№ на схеме:17

Наименование:BUSHING

Каталожный номер:55A0996

Комплект:2

Примечание:

№ на схеме:18

Наименование:LINKAGE

Каталожный номер:16D0222

Комплект:1

Примечание:

№ на схеме:19

Наименование:HARD WASHER

Каталожный номер:06B0305

Комплект:8

Примечание:EC0000127239_2

№ на схеме:19

Наименование:HARD WASHER

Каталожный номер:06B0305

Комплект:8

Примечание:EC0000127239_5

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0019

Комплект:9

Примечание:20

№ на схеме:21

Наименование:BOLT

Каталожный номер:01B0321

Комплект:2

Примечание:M20X55-10.9-ZN.D

№ на схеме:22

Наименование:BOLT

Каталожный номер:01B0235

Комплект:7

Примечание:M20X1.5X 90-10.9-ZN.D

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0225

Комплект:8

Примечание:20 EC0000127239_3

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0225

Комплект:8

Примечание:20 EC0000127239_4

№ на схеме:24

Наименование:SUPPORT

Каталожный номер:33D0179

Комплект:1

Примечание:

№ на схеме:25

Наименование:NUT

Каталожный номер:03B0840

Комплект:7

Примечание:M20X1.5-10-ZN.D
