Корпус клапана возврата масла 44c1773_001_00

← Замок гидравлический 44c1634_001_00 Клапан многоходовой в сборе 44c1791_000_00 →

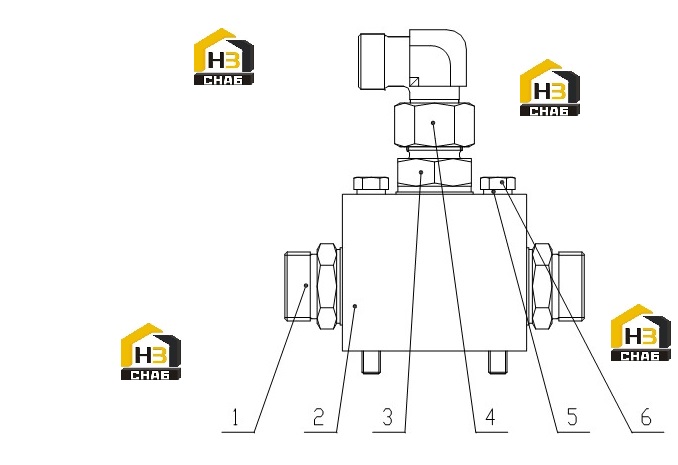

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:30C0252

Комплект:2

Примечание:

№ на схеме:2

Наименование:VALVE BODY

Каталожный номер:78A0527

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:30C0123

Комплект:1

Примечание:

№ на схеме:4

Наименование:ELBOW

Каталожный номер:31C0084

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:8

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0199

Комплект:2

Примечание:M8X80-8.8-ZN.D
