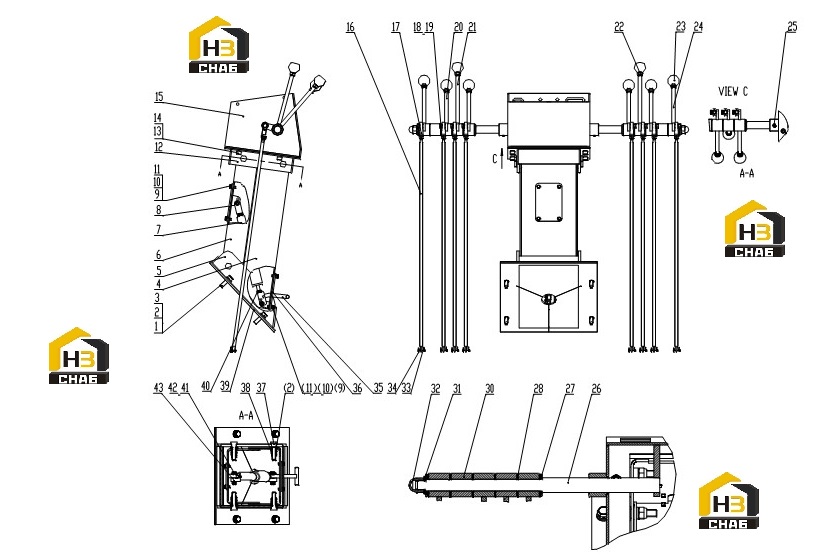

Комплектующие гидравлической системы 49y0039_002_00

Каталожный номер:06B0007

Комплект:4

Примечание:12-140HV

№ на схеме:3

Каталожный номер:06B0008

Комплект:4

Примечание:12

№ на схеме:4

Наименование:BRACKET AS

Каталожный номер:00D1573

Комплект:1

Примечание:

№ на схеме:5

Наименование:BASE

Каталожный номер:23D0454

Комплект:1

Примечание:

№ на схеме:6

Наименование:BRACKET AS

Каталожный номер:00D1574

Комплект:1

Примечание:

№ на схеме:7

Наименование:AIR SPRING

Каталожный номер:24C0151

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket

Каталожный номер:02D1311

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0022

Комплект:8

Примечание:M6X16-8.8-ZN.D

№ на схеме:10

Каталожный номер:06B0024

Комплект:8

Примечание:6-140HV-ZN.D

№ на схеме:11

Каталожный номер:06B0003

Комплект:8

Примечание:6

№ на схеме:12

Наименование:BRACKET

Каталожный номер:23D0559

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:04B0022

Комплект:4

Примечание:M10X25-8.8-ZN.D

№ на схеме:14

Каталожный номер:06B0002

Комплект:4

Примечание:10

№ на схеме:15

Наименование:CONTROL BOX AS

Каталожный номер:23D0811

Комплект:1

Примечание:

№ на схеме:16

Наименование:LINKAGE

Каталожный номер:64A1578

Комплект:8

Примечание:

№ на схеме:17

Наименование:KNUCKLE BEARING

Каталожный номер:25B0034

Комплект:8

Примечание:

№ на схеме:18

Каталожный номер:06B0006

Комплект:8

Примечание:8

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0052

Комплект:8

Примечание:M8X22-8.8-ZN.D

№ на схеме:20

Наименование:LEVER

Каталожный номер:-

Комплект:4

Примечание:EC0000124730_3

№ на схеме:21

Наименование:LEVER

Каталожный номер:16D1589

Комплект:2

Примечание:

№ на схеме:22

Каталожный номер:03B0053

Комплект:8

Примечание:M10-8-ZN.D

№ на схеме:23

Наименование:KNOB

Каталожный номер:86A0308

Комплект:8

Примечание:

№ на схеме:24

Наименование:LEVER

Каталожный номер:16D1590

Комплект:2

Примечание:

№ на схеме:25

Наименование:SCREW

Каталожный номер:04B0246

Комплект:2

Примечание:M8X10-45H-ZN.D

№ на схеме:26

Наименование:SHAFT

Каталожный номер:61A2307

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:06B0016

Комплект:4

Примечание:20-200HV-ZN.D

№ на схеме:28

Наименование:SPACE WASHER

Каталожный номер:86A0185

Комплект:12

Примечание:

№ на схеме:29

Наименование:BUSHING

Каталожный номер:86A0184

Комплект:8

Примечание:

№ на схеме:30

Наименование:STEEL SLEEVE

Каталожный номер:55A6131

Комплект:2

Примечание:EC0000129358_15

№ на схеме:31

Каталожный номер:06B0012

Комплект:2

Примечание:16-140HV-ZN.D

№ на схеме:32

Каталожный номер:03B0495

Комплект:2

Примечание:M16-5-ZN.D

№ на схеме:33

Каталожный номер:08B0079

Комплект:16

Примечание:2X16-ZN.D EC0000127874_12

№ на схеме:34

Каталожный номер:66A0126

Комплект:8

Примечание:Φ4.8

№ на схеме:35

Наименование:SUPPORT AS

Каталожный номер:23D0464

Комплект:1

Примечание:

№ на схеме:36

Наименование:BRACKET

Каталожный номер:02D1310

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:61A0378

Комплект:8

Примечание:

№ на схеме:38

Наименование:LOCKNUT

Каталожный номер:03B0025

Комплект:8

Примечание:M12

№ на схеме:39

Наименование:RUBBER WASHER

Каталожный номер:82A0287

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:03B0334

Комплект:1

Примечание:M10X1-05-ZN.D

№ на схеме:41

Каталожный номер:61A0377

Комплект:1

Примечание:

№ на схеме:42
