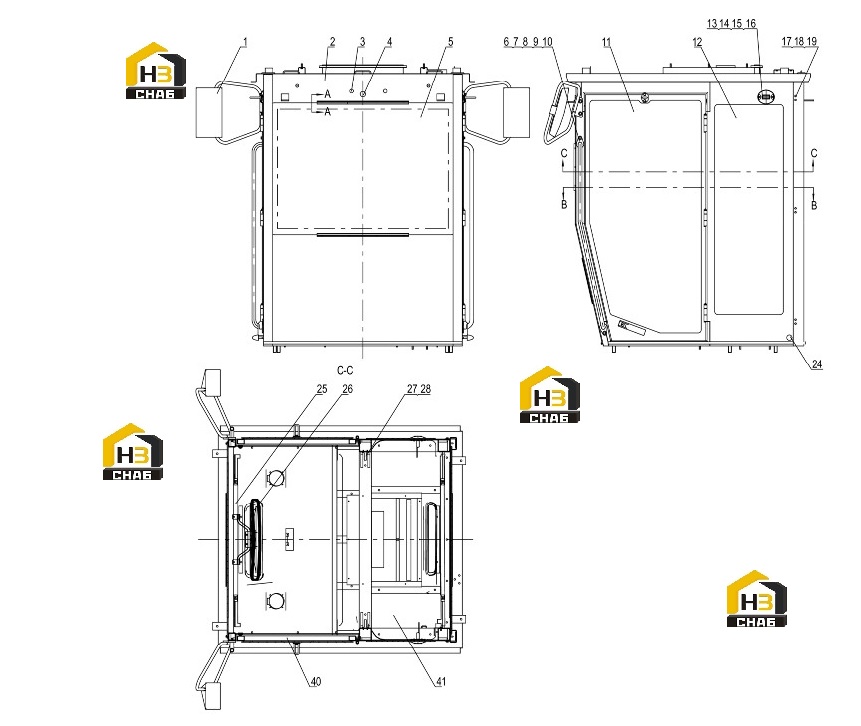

Кабина 41y0359_000_00

← Блок управления 47c2903_000_00 Кабина 41y0359_000_01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:REARVIEW MIRROR

Каталожный номер:41E0549

Комплект:1

Примечание:

№ на схеме:2

Наименование:CAB

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:GROMMET

Каталожный номер:83A2103

Комплект:2

Примечание:

№ на схеме:4

Наименование:GROMMET

Каталожный номер:83A0066

Комплект:1

Примечание:

№ на схеме:5

Наименование:GLASS

Каталожный номер:87A0952

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0086

Комплект:6

Примечание:8-200HV-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0006

Комплект:6

Примечание:8

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0020

Комплект:4

Примечание:M8X30-8.8-ZN.D

№ на схеме:9

Наименование:HANDRAIL

Каталожный номер:41D0640

Комплект:1

Примечание:

№ на схеме:10

Наименование:HANDRAIL

Каталожный номер:41D0639

Комплект:1

Примечание:

№ на схеме:11

Наименование:DOOR-LH

Каталожный номер:47C1915

Комплект:1

Примечание:

№ на схеме:12

Наименование:GLASS

Каталожный номер:87A0951

Комплект:2

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:04B0099

Комплект:12

Примечание:M4X16-4.8-ZN.D

№ на схеме:14

Наименование:LATCH

Каталожный номер:47C0066

Комплект:2

Примечание:NBS510

№ на схеме:15

Наименование:RUBBER PLATE

Каталожный номер:82A0500

Комплект:2

Примечание:

№ на схеме:16

Наименование:CAP

Каталожный номер:85A0816

Комплект:2

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:19A5026

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0010

Комплект:21

Примечание:M6X20-8.8-ZN.D

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0003

Комплект:21

Примечание:6

№ на схеме:24

Наименование:CUSHION HEAD

Каталожный номер:35C0016

Комплект:2

Примечание:

№ на схеме:25

Наименование:VISOR

Каталожный номер:34C1516

Комплект:2

Примечание:

№ на схеме:26

Наименование:REARVIEW MIRROR AS

Каталожный номер:47C0652

Комплект:1

Примечание:

№ на схеме:27

Наименование:HOOK

Каталожный номер:86A0336

Комплект:2

Примечание:

№ на схеме:28

Наименование:SCREW

Каталожный номер:04B0293

Комплект:4

Примечание:M4X16-4.8-ZN.D

№ на схеме:40

Наименование:DOOR-RH

Каталожный номер:47C1916

Комплект:1

Примечание:

№ на схеме:41

Наименование:DOME DECORATION AS

Каталожный номер:37C1029

Комплект:1

Примечание:
