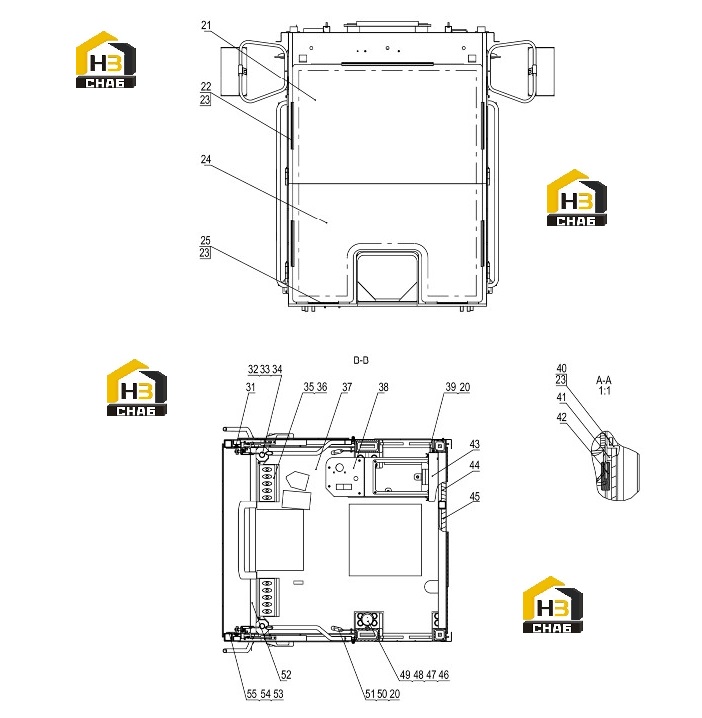

Кабина 41y0315_000_01

← Кабина в сборе 41y0315_000_00 Устройство для распределения воды 47c0425_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:20

Наименование:BOLT

Каталожный номер:01B0477

Комплект:21

Примечание:M6X20-8.8-ZN.D

№ на схеме:21

Наименование:GLASS

Каталожный номер:87A0949

Комплект:1

Примечание:

№ на схеме:22

Наименование:SEAL

Каталожный номер:86A0255

Комплект:4

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:04B0163

Комплект:24

Примечание:M4X8-8.8-ZN.D

№ на схеме:24

Наименование:GLASS

Каталожный номер:87A0950

Комплект:1

Примечание:

№ на схеме:25

Наименование:SEAL

Каталожный номер:86A0256

Комплект:2

Примечание:

№ на схеме:31

Наименование:SEAL

Каталожный номер:35C0231

Комплект:2

Примечание:HM001 L=5062

№ на схеме:32

Наименование:WASHER

Каталожный номер:06B0016

Комплект:14

Примечание:20-200HV-ZN.D

№ на схеме:33

Наименование:WASHER

Каталожный номер:06B0019

Комплект:14

Примечание:20

№ на схеме:34

Наименование:BOLT

Каталожный номер:00B0538

Комплект:14

Примечание:M20X80-10.9-ZN.D

№ на схеме:35

Наименование:BOOT AS

Каталожный номер:47C0426

Комплект:2

Примечание:

№ на схеме:36

Наименование:BOLT

Каталожный номер:02B0147

Комплект:8

Примечание:M6X12-8.8-ZN.D

№ на схеме:37

Наименование:FLOOR MAT

Каталожный номер:35C1385

Комплект:1

Примечание:

№ на схеме:38

Наименование:CONTROL BOX AS

Каталожный номер:47C2903

Комплект:1

Примечание:

№ на схеме:39

Наименование:PLATE

Каталожный номер:99A4447

Комплект:1

Примечание:

№ на схеме:40

Наименование:SEAL

Каталожный номер:86A0254

Комплект:3

Примечание:

№ на схеме:41

Наименование:BLOCK

Каталожный номер:82A0364

Комплект:50

Примечание:

№ на схеме:42

Наименование:SEAL

Каталожный номер:35C0229

Комплект:2

Примечание:

№ на схеме:43

Наименование:COVER

Каталожный номер:27C0662

Комплект:1

Примечание:

№ на схеме:44

Наименование:SPONGE

Каталожный номер:85A4041

Комплект:2

Примечание:

№ на схеме:45

Наименование:SPONGE

Каталожный номер:82A2807

Комплект:1

Примечание:

№ на схеме:46

Наименование:SCREW

Каталожный номер:04B0057

Комплект:2

Примечание:M6X25-4.8-ZN.D

№ на схеме:47

Наименование:WASHER

Каталожный номер:06B0003

Комплект:2

Примечание:6

№ на схеме:48

Наименование:WASHER

Каталожный номер:06B0024

Комплект:2

Примечание:6-140HV-ZN.D

№ на схеме:49

Наименование:WATER-FREE WASHER

Каталожный номер:47C0425

Комплект:1

Примечание:

№ на схеме:50

Наименование:HANDRAIL

Каталожный номер:35A0670

Комплект:1

Примечание:

№ на схеме:51

Наименование:HANDRAIL

Каталожный номер:35A0669

Комплект:1

Примечание:

№ на схеме:52

Наименование:SEAL

Каталожный номер:84A0430

Комплект:1

Примечание:

№ на схеме:53

Наименование:NUT

Каталожный номер:03B0021

Комплект:2

Примечание:M8-8-ZN.D

№ на схеме:54

Наименование:LOCK BUCKLE

Каталожный номер:88A0128

Комплект:2

Примечание:

№ на схеме:55

Наименование:PLATE

Каталожный номер:29A3991

Комплект:2

Примечание:
