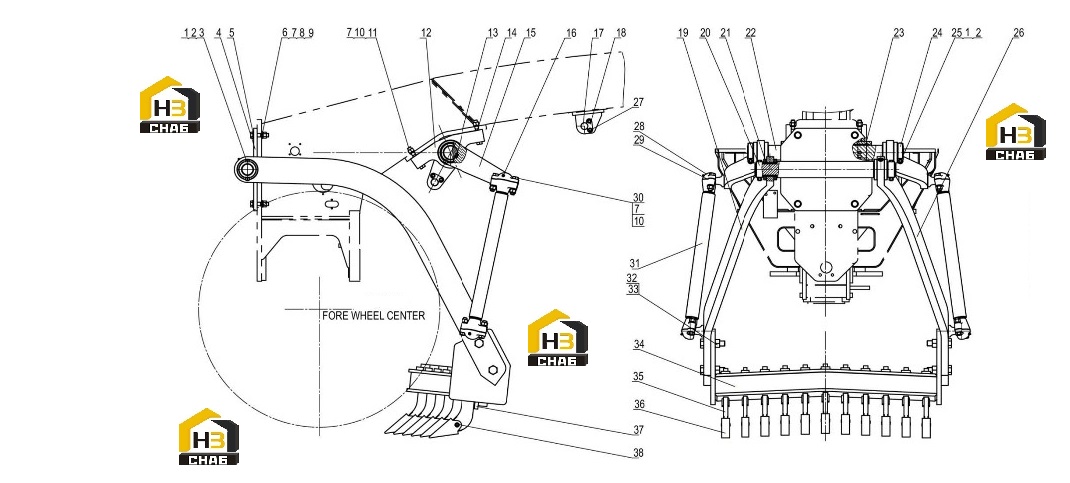

Грабли-рыхлители 32y0538_000_00

← Крышка пылезащитная 48c2073_000_00 Противовес передний 45e1554_001_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:03B0111

Комплект:4

Примечание:M14-8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0013

Комплект:4

Примечание:14

№ на схеме:3

Наименование:BOLT

Каталожный номер:01B0107

Комплект:2

Примечание:M14X110-8.8-ZN.D

№ на схеме:4

Наименование:SEAT

Каталожный номер:02D2023

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0225

Комплект:4

Примечание:20

№ на схеме:6

Наименование:HARD WASHER

Каталожный номер:06B0305

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0019

Комплект:8

Примечание:20

№ на схеме:8

Наименование:NUT

Каталожный номер:03B0840

Комплект:4

Примечание:M20X1.5-10-ZN.D

№ на схеме:9

Наименование:BOLT

Каталожный номер:01B0235

Комплект:4

Примечание:M20X1.5X90-10.9-ZN.D

№ на схеме:10

Наименование:NUT

Каталожный номер:03B0294

Комплект:4

Примечание:M20-10-ZN.D

№ на схеме:11

Наименование:BOLT

Каталожный номер:01B0221

Комплект:4

Примечание:M20X130-8.8-ZN.D

№ на схеме:12

Наименование:SUPPORT

Каталожный номер:24D0089

Комплект:2

Примечание:

№ на схеме:13

Наименование:FLAT KEY

Каталожный номер:09B0045

Комплект:2

Примечание:22X14X80

№ на схеме:14

Наименование:GASKET

Каталожный номер:10A3116

Комплект:16

Примечание:

№ на схеме:15

Наименование:SWING ARM

Каталожный номер:16D0488

Комплект:2

Примечание:

№ на схеме:16

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:10

Примечание:M10X1

№ на схеме:17

Наименование:PIN

Каталожный номер:60A1139

Комплект:2

Примечание:

№ на схеме:18

Наименование:GUARD

Каталожный номер:11A2698

Комплект:2

Примечание:

№ на схеме:19

Наименование:ARM

Каталожный номер:21D0264

Комплект:1

Примечание:

№ на схеме:20

Наименование:SLEEVE

Каталожный номер:55A1885

Комплект:2

Примечание:

№ на схеме:21

Наименование:BUSHING

Каталожный номер:55A1894

Комплект:2

Примечание:

№ на схеме:22

Наименование:DRIVE SHAFT

Каталожный номер:14D0111

Комплект:1

Примечание:

№ на схеме:23

Наименование:BUSHING

Каталожный номер:55A1888

Комплект:2

Примечание:

№ на схеме:24

Наименование:SLEEVE

Каталожный номер:55A1970

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B0208

Комплект:2

Примечание:M14X120-10.9-ZN.D

№ на схеме:26

Наименование:ARM

Каталожный номер:21D0263

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:01B1277

Комплект:4

Примечание:M10X20-8.8-ZN.D

№ на схеме:28

Наименование:FLANGE SUPPORT

Каталожный номер:71A0449

Комплект:4

Примечание:

№ на схеме:29

Наименование:GASKET

Каталожный номер:10A3026

Комплект:8

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:00B0219

Комплект:8

Примечание:M20X90-10.9-ZN.D

№ на схеме:31

Наименование:LEVER

Каталожный номер:10D8584

Комплект:2

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:01B0150

Комплект:4

Примечание:M30X120-8.8-ZN.D

№ на схеме:33

Наименование:NUT

Каталожный номер:03B0355

Комплект:4

Примечание:M30-8-ZN.D

№ на схеме:34

Наименование:SHANK

Каталожный номер:31D0219

Комплект:1

Примечание:

№ на схеме:35

Наименование:PLATE

Каталожный номер:16A4343

Комплект:11

Примечание:

№ на схеме:36

Наименование:TIP

Каталожный номер:72A0417

Комплект:11

Примечание:

№ на схеме:37

Наименование:PLATE

Каталожный номер:11D0504

Комплект:11

Примечание:

№ на схеме:38

Наименование:PIN

Каталожный номер:08B0137

Комплект:11

Примечание:16X50
