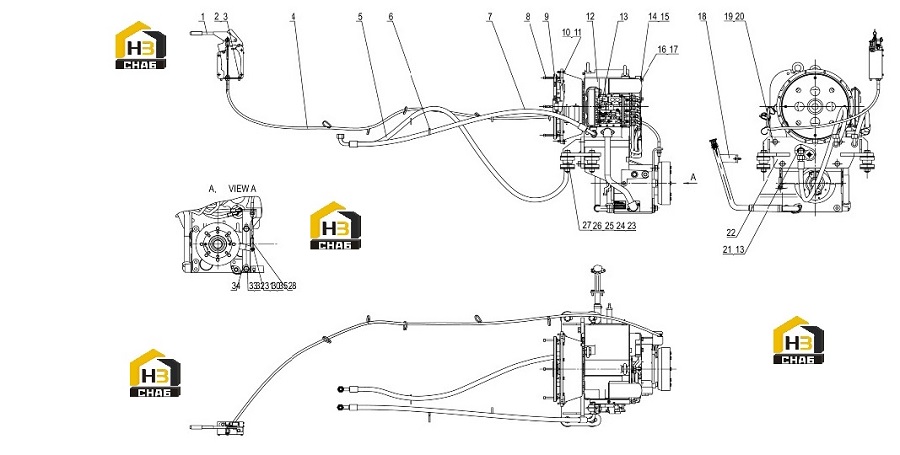

Гидротрансформатор-коробка передач в сборе 05y0258_000_00

← Соединитель 30c1872_000_00 Трубка наливная 41c2525_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PARKING BRAKE

Каталожный номер:45C0284

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:8

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0075

Комплект:4

Примечание:M8X20-8.8-ZN.D

№ на схеме:4

Наименование:FLEXIBLE SHAFT

Каталожный номер:54C0266

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE AS

Каталожный номер:06C5894

Комплект:1

Примечание:

№ на схеме:6

Наименование:CABLE TIE

Каталожный номер:37B0010

Комплект:8

Примечание:

№ на схеме:7

Наименование:HOSE AS

Каталожный номер:07C6114

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW

Каталожный номер:04B0747

Комплект:4

Примечание:M10X90-12.9-ZN.D

№ на схеме:9

Наименование:FLANGE

Каталожный номер:22C0676

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0237

Комплект:12

Примечание:M10X35-10.9-ZN.D

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0002

Комплект:12

Примечание:10

№ на схеме:12

Наименование:GEARBOX &TORQUE CONVERTER AS

Каталожный номер:42C1554

Комплект:1

Примечание:6WG158

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:30C1078

Комплект:2

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:12A8360

Комплект:1

Примечание:

№ на схеме:15

Наименование:GASKET

Каталожный номер:82A0422

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0011

Комплект:2

Примечание:M12X25-8.8-ZN.D

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0008

Комплект:2

Примечание:12

№ на схеме:18

Наименование:FILLER TUBE AS

Каталожный номер:41C2525

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0160

Комплект:4

Примечание:M20X45-10.9-ZN.D

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0019

Комплект:6

Примечание:20

№ на схеме:21

Наименование:ELBOW

Каталожный номер:31C0083

Комплект:1

Примечание:

№ на схеме:22

Наименование:BRACKET

Каталожный номер:01D8733

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00B0222

Комплект:4

Примечание:M20X130-10.9-ZN.D

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0220

Комплект:4

Примечание:22

№ на схеме:25

Наименование:LOCKNUT

Каталожный номер:03B0205

Комплект:4

Примечание:M20-8

№ на схеме:26

Наименование:WASHER

Каталожный номер:11A1893

Комплект:8

Примечание:

№ на схеме:27

Наименование:CUSHION

Каталожный номер:35C0392

Комплект:4

Примечание:

№ на схеме:28

Наименование:RING

Каталожный номер:88A0023

Комплект:1

Примечание:

№ на схеме:30

Наименование:WASHER

Каталожный номер:06B0001

Комплект:1

Примечание:10-140HV-ZN.D

№ на схеме:31

Наименование:PIN

Каталожный номер:60A1653

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:00B0055

Комплект:2

Примечание:M20X40-8.8-ZN.D

№ на схеме:33

Наименование:WASHER

Каталожный номер:06B0016

Комплект:2

Примечание:20-200HV-ZN.D

№ на схеме:34

Наименование:BRACKET

Каталожный номер:27A3516

Комплект:1

Примечание:

№ на схеме:35

Наименование:PIN

Каталожный номер:08B0005

Комплект:1

Примечание:4X25-ZN.D
