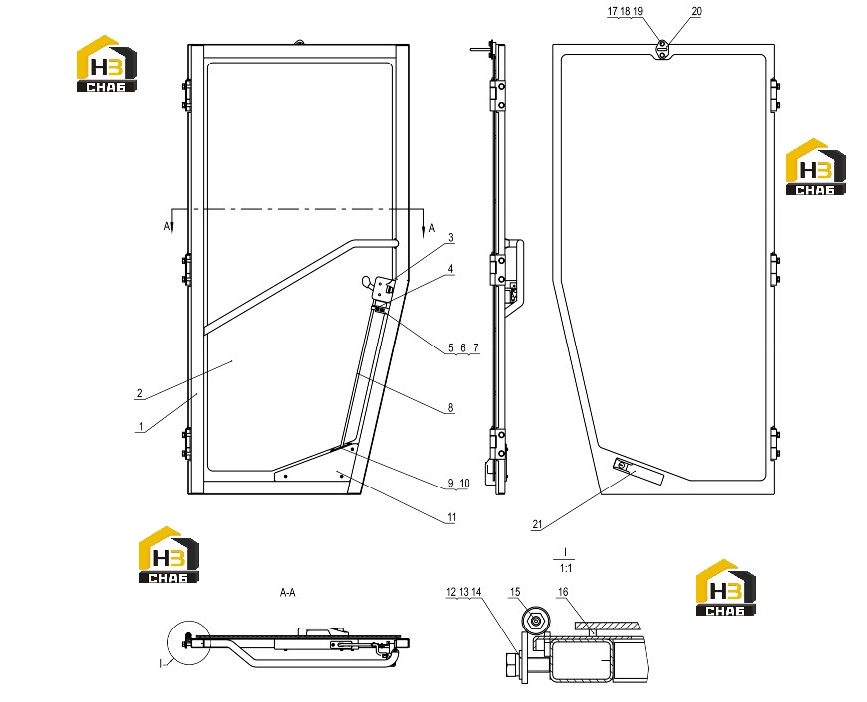

Дверь левая 47c1915_000_00

← Зеркало заднего вида 41e0549_000_00 Дверь правая 47c1916_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DOOR-LH

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:GLASS

Каталожный номер:87A0947

Комплект:1

Примечание:

№ на схеме:3

Наименование:DOOR LOCK

Каталожный номер:47C1947

Комплект:1

Примечание:

№ на схеме:4

Наименование:CLIP

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0097

Комплект:9

Примечание:4-200HV-ZN.D

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0022

Комплект:9

Примечание:4

№ на схеме:7

Наименование:SCREW

Каталожный номер:04B0198

Комплект:9

Примечание:M4X12-4.8-ZN.D

№ на схеме:8

Наименование:LINK

Каталожный номер:16D1307

Комплект:1

Примечание:

№ на схеме:9

Наименование:RUBBER PLATE

Каталожный номер:82A0829

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLATE

Каталожный номер:10A4368

Комплект:1

Примечание:

№ на схеме:11

Наименование:COVER

Каталожный номер:48D0530

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0012

Комплект:6

Примечание:M10X25-8.8-ZN.D

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0002

Комплект:6

Примечание:10

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0001

Комплект:6

Примечание:10-140HV-ZN.D

№ на схеме:15

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:3

Примечание:M10X1

№ на схеме:16

Наименование:BLOCK

Каталожный номер:82A0364

Комплект:15

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:8-200HV-ZN.D

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:8

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0007

Комплект:2

Примечание:M8X16-8.8-ZN.D

№ на схеме:20

Наименование:LOCK PIN

Каталожный номер:38C0154

Комплект:1

Примечание:NBS510

№ на схеме:21

Наименование:HANDLE

Каталожный номер:47C1945

Комплект:1

Примечание:
