Аккумулятор рабочего тормоза 15c0135_002_00

← Узел установки аккумулятора стояночного тормоза 15c0106_000_00 Клапан тормозной в сборе 45c0098_001_00 →

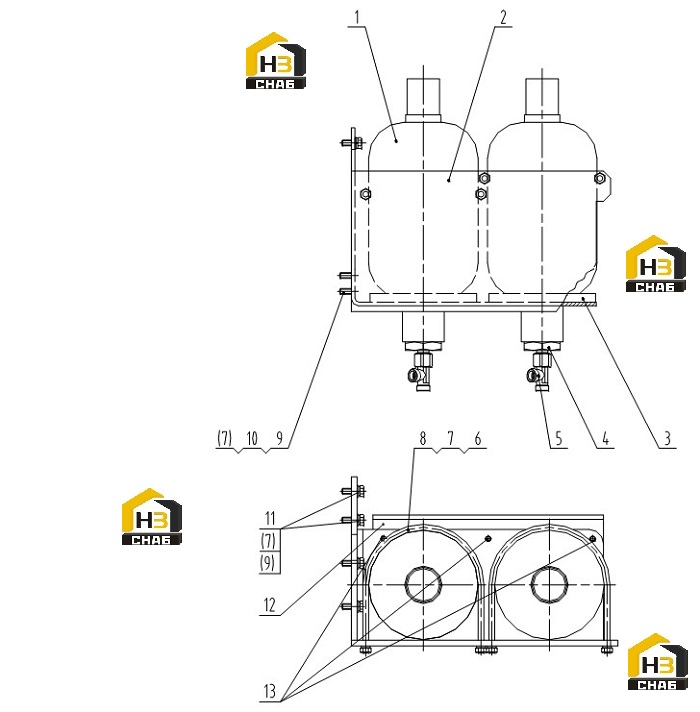

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ACCUMULATOR

Каталожный номер:13C0076

Комплект:2

Примечание:1.6L

№ на схеме:2

Наименование:BRACKET

Каталожный номер:00D1722

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:56A0161

Комплект:2

Примечание:

№ на схеме:4

Наименование:CONNECTOR

Каталожный номер:30C0162

Комплект:2

Примечание:

№ на схеме:5

Наименование:TEE

Каталожный номер:32C0111

Комплект:2

Примечание:

№ на схеме:6

Наименование:U-BOLT

Каталожный номер:02B0067

Комплект:2

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0006

Комплект:13

Примечание:8

№ на схеме:8

Наименование:NUT

Каталожный номер:03B0021

Комплект:4

Примечание:M8-8-ZN.D

№ на схеме:9

Наименование:BOLT

Каталожный номер:00B0085

Комплект:6

Примечание:M8X25-8.8-ZN.D

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0005

Комплект:4

Примечание:8-200HV-ZN.D

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0086

Комплект:2

Примечание:8-200HV-ZN.D

№ на схеме:12

Наименование:BAFFLE

Каталожный номер:22A1252

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:00B0075

Комплект:3

Примечание:M8X20-8.8-ZN.D
