Узел зажима трубы (часть1) 09c0842 002

← Соединитель (часть1) 31c0083 002 Соединитель (часть2) 31c0084 002 →

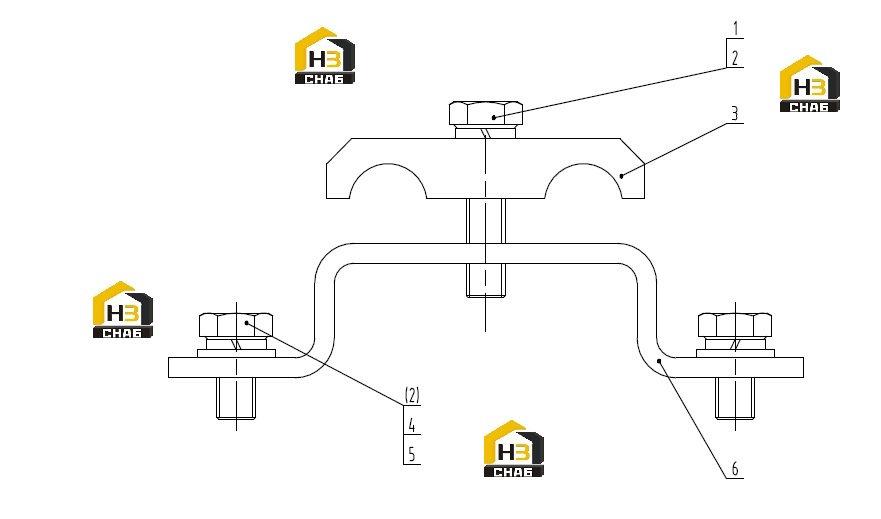

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0102

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0348

Комплект:3

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:15A5744

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0007

Комплект:2

Примечание:

№ на схеме:6

Наименование:PLATE

Каталожный номер:22A4734

Комплект:1

Примечание:
