Установка фильтра 53c0400 001

← Клапан перепускной 12c0223 002 Система управления 24e0041 010 →

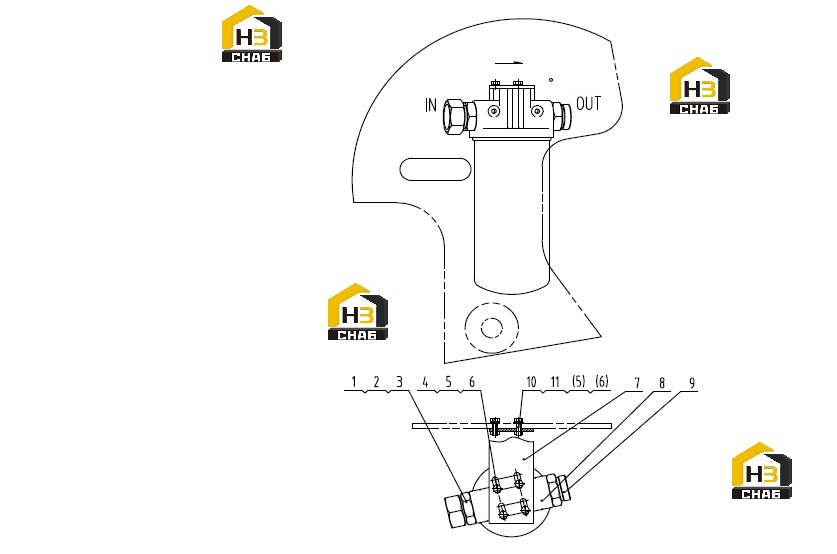

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:30W007

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:12B0250

Комплект:2

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:12B0500

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:00B0052

Комплект:4

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0348

Комплект:6

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0005

Комплект:6

Примечание:

№ на схеме:7

Наименование:BRACKET

Каталожный номер:00D5329

Комплект:1

Примечание:

№ на схеме:8

Наименование:FILTER

Каталожный номер:53C0062

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONNECTOR

Каталожный номер:30C0144

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0102

Комплект:2

Примечание:

№ на схеме:11

Наименование:NUT

Каталожный номер:03B0021

Комплект:2

Примечание:
