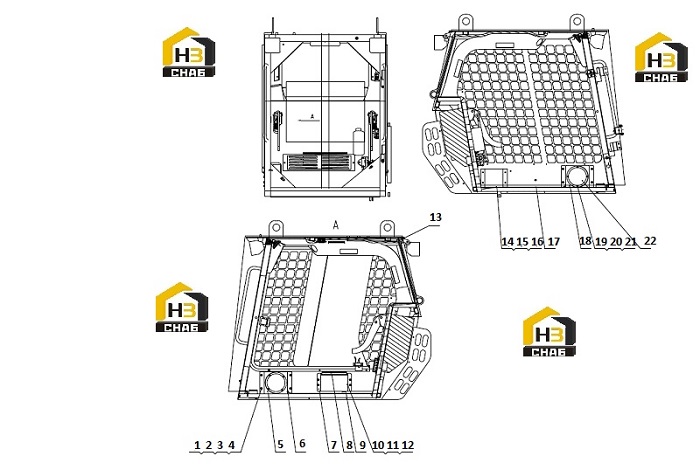

Система звуковая 46c5720 002

← Проводка кондиционера 46c5243 000 Проводка управления 46c6426 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0010

Комплект:12

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0346

Комплект:12

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0024

Комплект:12

Примечание:

№ на схеме:4

Наименование:NUT

Каталожный номер:03B0036

Комплект:12

Примечание:

№ на схеме:5

Наименование:SIDE HOOD

Каталожный номер:42D0957

Комплект:1

Примечание:

№ на схеме:6

Наименование:PAD

Каталожный номер:83A0170

Комплект:2

Примечание:

№ на схеме:7

Наименование:SWITCH BOX

Каталожный номер:04D1218

Комплект:1

Примечание:

№ на схеме:8

Наименование:RADIO

Каталожный номер:37B0495

Комплект:1

Примечание:

№ на схеме:9

Наименование:GROMMET

Каталожный номер:83A0227

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0066

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0361

Комплект:4

Примечание:

№ на схеме:12

Наименование:SCREW

Каталожный номер:04B0066

Комплект:4

Примечание:

№ на схеме:13

Наименование:ANTENNA

Каталожный номер:37B0369

Комплект:1

Примечание:

№ на схеме:14

Наименование:NYLON STRAP

Каталожный номер:37B0004

Комплект:11

Примечание:

№ на схеме:15

Наименование:SUPPORT

Каталожный номер:86A0286

Комплект:6

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:04B0159

Комплект:6

Примечание:

№ на схеме:17

Наименование:HARNESS

Каталожный номер:08C4494

Комплект:1

Примечание:

№ на схеме:18

Наименование:SIDE HOOD

Каталожный номер:42D0958

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0097

Комплект:8

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0352

Комплект:8

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:04B0090

Комплект:8

Примечание:

№ на схеме:22

Наименование:LOUDSPEAKER

Каталожный номер:38B0065

Комплект:2

Примечание:
