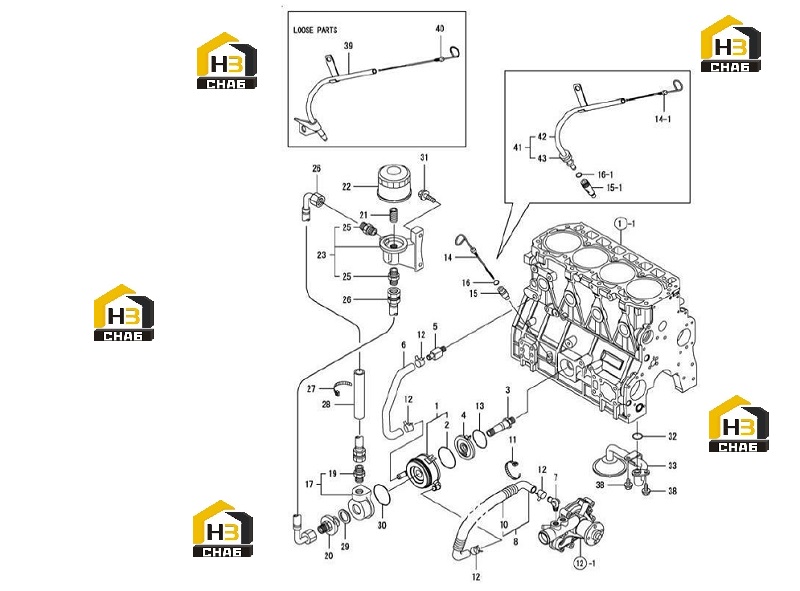

Система смазочного масла 40c0863 10 000

← Блок цилиндров 40c08631 000 Патрубки подачи смазочного масла 40c0863 11 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:O-RING

Каталожный номер:24316-240100

Комплект:1

Примечание:

№ на схеме:-

Наименование:DIPSTICK

Каталожный номер:129951-34801

Комплект:1

Примечание:

№ на схеме:-

Наименование:GUIDE, DIPSTICK

Каталожный номер:129939-34860

Комплект:1

Примечание:

№ на схеме:1

Наименование:COOLER ASSY, OIL

Каталожный номер:129908-33010

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:123912-33050

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT, L.O.COOLER

Каталожный номер:123912-33100

Комплект:1

Примечание:

№ на схеме:4

Наименование:BRACKET,OIL COOLER

Каталожный номер:129908-33101

Комплект:1

Примечание:

№ на схеме:5

Наименование:JOINT

Каталожный номер:129006-44480

Комплект:1

Примечание:

№ на схеме:6

Наименование:PIPE, COOLING WATER

Каталожный номер:129908-49060

Комплект:1

Примечание:

№ на схеме:7

Наименование:ELBOW

Каталожный номер:129466-49300

Комплект:1

Примечание:

№ на схеме:8

Наименование:PIPE, C.W.

Каталожный номер:123910-49600

Комплект:1

Примечание:

№ на схеме:10

Наименование:PROTECTER,CW-T

Каталожный номер:123910-49610

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:121750-59890

Комплект:1

Примечание:

№ на схеме:12

Наименование:CLAMP

Каталожный номер:23000-025000

Комплект:4

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:24321-000600

Комплект:1

Примечание:

№ на схеме:14

Наименование:OIL,DIPSTICK

Каталожный номер:129939-34800

Комплект:1

Примечание:

№ на схеме:15

Наименование:GUIDE, DIPSTICK

Каталожный номер:119260-34810

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:24311-240100

Комплект:1

Примечание:

№ на схеме:17

Наименование:CASE(LO.CMP

Каталожный номер:123945-35110

Комплект:1

Примечание:

№ на схеме:19

Наименование:ADAPTER

Каталожный номер:129953-39500

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER

Каталожный номер:129953-35110

Комплект:1

Примечание:

№ на схеме:21

Наименование:STUD, LUB.OIL FILTER

Каталожный номер:119000-35140

Комплект:1

Примечание:

№ на схеме:22

Наименование:FILTER

Каталожный номер:129150-35160

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRACKET ASSY,LUB.OI

Каталожный номер:129949-35210

Комплект:1

Примечание:

№ на схеме:26

Наименование:LO-T

Каталожный номер:123945-39101

Комплект:2

Примечание:

№ на схеме:27

Наименование:CLAMP

Каталожный номер:198220-51870

Комплект:1

Примечание:

№ на схеме:28

Наименование:PROTECTOR (FOT)

Каталожный номер:119595-59300

Комплект:1

Примечание:

№ на схеме:29

Наименование:SEAL WASHER

Каталожный номер:22190-300002

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:24321-000700

Комплект:1

Примечание:

№ на схеме:31

Наименование:BOLT PLATED

Каталожный номер:26106-100452

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-RING

Каталожный номер:129900-32030

Комплект:1

Примечание:

№ на схеме:33

Наименование:PIPE ASSY, LUB. OIL

Каталожный номер:129900-35000

Комплект:1

Примечание:

№ на схеме:38

Наименование:BOLT PLATED

Каталожный номер:26106-080122

Комплект:2

Примечание:

№ на схеме:39

Наименование:GUIDE, DIPSTICK

Каталожный номер:129939-34810

Комплект:1

Примечание:

№ на схеме:40

Наименование:OIL,DIPSTICK

Каталожный номер:129939-34830

Комплект:1

Примечание:

№ на схеме:41

Наименование:GUIDE, DIPSTICK,CMP

Каталожный номер:129939-34710

Комплект:1

Примечание:

№ на схеме:42

Наименование:GUIDE, DIPSTICK

Каталожный номер:129939-34700

Комплект:1

Примечание:

№ на схеме:43

Наименование:CAP NUT

Каталожный номер:129939-34870

Комплект:1

Примечание:
