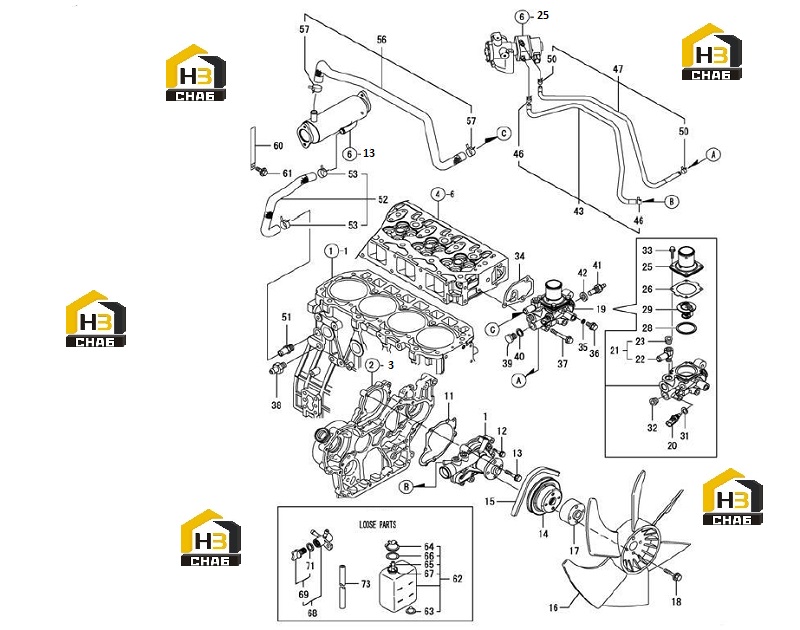

Система охлаждения воды 40c0863 12 000

← Патрубки подачи смазочного масла 40c0863 11 000 Насос топливный высокого давления 40c0863 13 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PUMP ASSY,WATER

Каталожный номер:129927-42000

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET, CW-P

Каталожный номер:129900-42020

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT PLATED

Каталожный номер:26106-060302

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT PLATED

Каталожный номер:26106-080552

Комплект:5

Примечание:

№ на схеме:14

Наименование:PULLEY

Каталожный номер:129900-42461

Комплект:1

Примечание:

№ на схеме:15

Наименование:V-BELT

Каталожный номер:129940-42320

Комплект:1

Примечание:

№ на схеме:16

Наименование:FAN

Каталожный номер:129916-44740

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:119005-44761

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT PLATED

Каталожный номер:26106-080452

Комплект:4

Примечание:

№ на схеме:19

Наименование:CASE ASSY,THERMOSTAT

Каталожный номер:129949-49810

Комплект:1

Примечание:

№ на схеме:20

Наименование:THERMOMETER

Каталожный номер:129927-44900

Комплект:1

Примечание:

№ на схеме:21

Наименование:JOINT CMP

Каталожный номер:129928-49400

Комплект:1

Примечание:

№ на схеме:22

Наименование:JOINT

Каталожный номер:129928-49410

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLUG ,STEEL

Каталожный номер:23875-030000

Комплект:1

Примечание:

№ на схеме:25

Наименование:COVER, THERMOSTAT

Каталожный номер:129916-49530

Комплект:1

Примечание:

№ на схеме:26

Наименование:GASKET,THERMOSTAT

Каталожный номер:121850-49540

Комплект:1

Примечание:

№ на схеме:28

Наименование:GASKET,THERMOSTAT

Каталожный номер:121850-49550

Комплект:1

Примечание:

№ на схеме:29

Наименование:THERMOSTAT

Каталожный номер:121850-49800

Комплект:1

Примечание:

№ на схеме:31

Наименование:SEAL WASHER

Каталожный номер:22190-120002

Комплект:1

Примечание:

№ на схеме:33

Наименование:BOLT PLATED

Каталожный номер:26106-060202

Комплект:4

Примечание:

№ на схеме:34

Наименование:GASKET, CASE

Каталожный номер:129900-49870

Комплект:1

Примечание:

№ на схеме:35

Наименование:GASKET , ROUND

Каталожный номер:23414-080000

Комплект:1

Примечание:

№ на схеме:36

Наименование:BOLT PLATED

Каталожный номер:26106-080122

Комплект:1

Примечание:

№ на схеме:37

Наименование:BOLT PLATED

Каталожный номер:26106-080602

Комплект:3

Примечание:

№ на схеме:38

Наименование:JOINT

Каталожный номер:121550-49111

Комплект:1

Примечание:

№ на схеме:39

Наименование:PLUG

Каталожный номер:121450-42450

Комплект:1

Примечание:

№ на схеме:40

Наименование:GASKET

Каталожный номер:124465-44950

Комплект:1

Примечание:

№ на схеме:41

Наименование:SENSOR, THERMO

Каталожный номер:119266-49350

Комплект:1

Примечание:

№ на схеме:42

Наименование:GASKET

Каталожный номер:129150-49360

Комплект:1

Примечание:

№ на схеме:43

Наименование:PIPE ASSY, WATER A

Каталожный номер:129927-49610

Комплект:1

Примечание:

№ на схеме:46

Наименование:CLAMP

Каталожный номер:23080-012000

Комплект:2

Примечание:

№ на схеме:47

Наименование:PIPE ASSY, WATER B

Каталожный номер:129927-49620

Комплект:1

Примечание:

№ на схеме:51

Наименование:JOINT

Каталожный номер:129928-49420

Комплект:1

Примечание:

№ на схеме:52

Наименование:PIPE ASSY, WATER IN

Каталожный номер:129948-49610

Комплект:1

Примечание:

№ на схеме:53

Наименование:HOSE CLIP

Каталожный номер:129960-03990

Комплект:2

Примечание:

№ на схеме:56

Наименование:PIPE ASSY, WATER OUT

Каталожный номер:129928-49620

Комплект:1

Примечание:

№ на схеме:60

Наименование:CRIP

Каталожный номер:129928-79700

Комплект:1

Примечание:

№ на схеме:62

Наименование:SUBTANK

Каталожный номер:129466-44510

Комплект:1

Примечание:

№ на схеме:63

Наименование:PLUG, SUB-TANK

Каталожный номер:121468-44540

Комплект:1

Примечание:

№ на схеме:64

Наименование:CAP

Каталожный номер:121450-44531

Комплект:1

Примечание:

№ на схеме:65

Наименование:CLAMP

Каталожный номер:124450-44560

Комплект:1

Примечание:

№ на схеме:66

Наименование:GASKET

Каталожный номер:121470-44581

Комплект:1

Примечание:

№ на схеме:67

Наименование:PIPE

Каталожный номер:121267-44590

Комплект:1

Примечание:

№ на схеме:68

Наименование:COCK ASSY

Каталожный номер:129150-49100

Комплект:1

Примечание:

№ на схеме:69

Наименование:COCK, DRAIN

Каталожный номер:129150-49080

Комплект:1

Примечание:

№ на схеме:71

Наименование:GASKET

Каталожный номер:119629-49080

Комплект:1

Примечание:

№ на схеме:73

Наименование:PIPE, FUEL

Каталожный номер:105840-59100

Комплект:1

Примечание:
