Рама и рабочее устройство 22d0481 002

Рама и рабочее устройство 22d0481 002

← Седло тормоза (часть2) 45c0104 001 Система рамочная (часть1) 30e0297 011 →

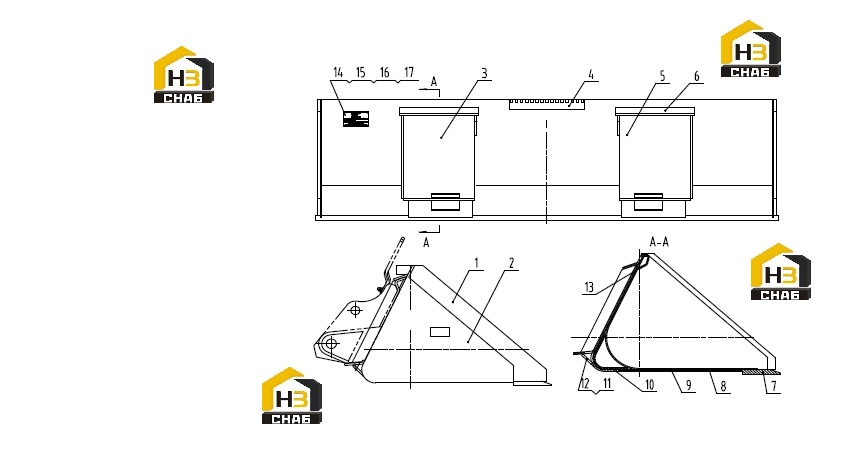

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CUTTING EDGE
Каталожный номер:14A4860
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PLATE
Каталожный номер:11A2756
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:PLATE
Каталожный номер:23H0139
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:STEP
Каталожный номер:00D1632
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:PLATE
Каталожный номер:23H0140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:COVER
Каталожный номер:14H0033
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CUTTING EDGE
Каталожный номер:16A3528
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PLATE
Каталожный номер:11A2757
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PLATE
Каталожный номер:21A3546
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PLATE
Каталожный номер:23A4964
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PLATE
Каталожный номер:23A4460
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PLATE
Каталожный номер:23A4461
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PLATE
Каталожный номер:21A4817
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:NAMEPLATE
Каталожный номер:74A3867
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:NAMEPLATE
Каталожный номер:74A3868
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:NAMEPLATE
Каталожный номер:74A3869
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:RIVET
Каталожный номер:09B0036
Комплект:4
Примечание:
