Педаль в сборе 24c0468 003

Педаль в сборе 24c0468 003

← Система управления 24e0041 010 Рычаг управления 23c0083 001 →

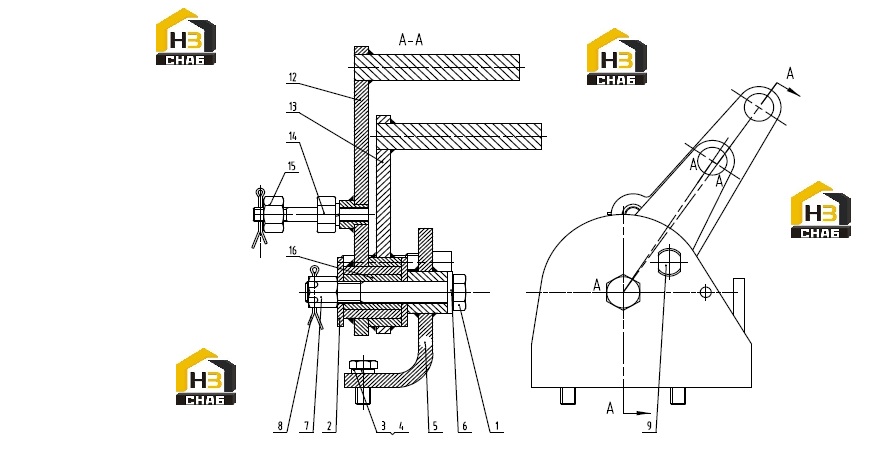

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT
Каталожный номер:02B0130
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:WASHER
Каталожный номер:56A0966
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT
Каталожный номер:00B0075
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0348
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BASE
Каталожный номер:02D2492
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:NUT
Каталожный номер:03B0688
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:PIN
Каталожный номер:08B0341
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PIN
Каталожный номер:66A0221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:STEP
Каталожный номер:47D0101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:STEP
Каталожный номер:47D0102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:STUD BOLT
Каталожный номер:77A0822
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:NUT
Каталожный номер:03B0021
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SOCKET
Каталожный номер:55A2583
Комплект:1
Примечание:
