Корпус цилиндра (вар2) 10c0559 000

Корпус цилиндра (вар2) 10c0559 000

← Цилиндр стрелы 00c0807 004 Узел зажима трубы (часть3) 09c0845 001 →

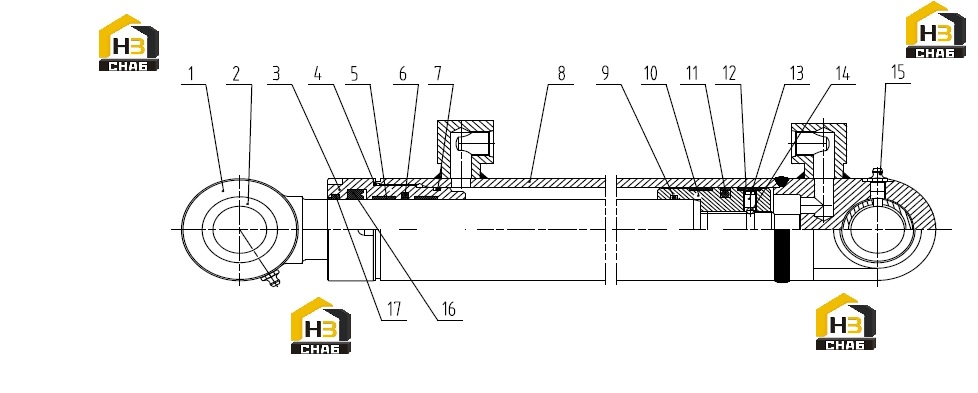

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ROD AS
Каталожный номер:63A0225
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BUSHING
Каталожный номер:55A1304
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CYLINDER HEAD
Каталожный номер:53A0484
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-RING
Каталожный номер:12B0030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SUPPORT RING
Каталожный номер:80A0339
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SEAL
Каталожный номер:34C0909
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-RING
Каталожный номер:12B0303
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CYLINDER BODY
Каталожный номер:13D0491
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-RING
Каталожный номер:12B0058
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PISTON
Каталожный номер:50A0316
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SEAL RING
Каталожный номер:34C0910
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SUPPORT RING
Каталожный номер:80A0340
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SCREW
Каталожный номер:04B0246
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:STEEL BALL
Каталожный номер:20J0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Y-SEAL
Каталожный номер:34K0030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:DUST RING
Каталожный номер:13B0083
Комплект:2
Примечание:
