Корпус цилиндра (вар1) 10c0560 001

Корпус цилиндра (вар1) 10c0560 001

← Трубопровод 00c0805 003 Соединитель (часть1) 31c0083 002 →

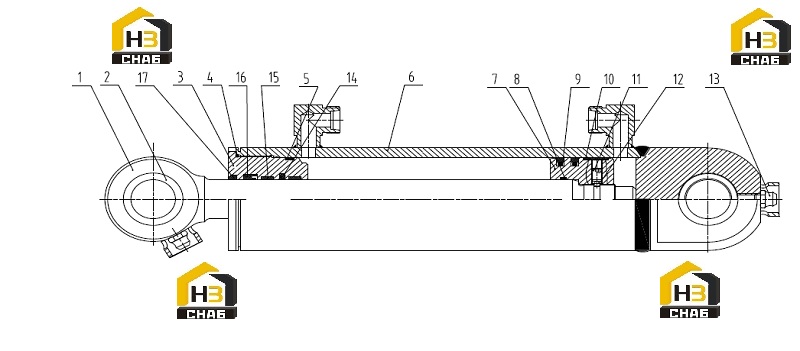

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ROD AS
Каталожный номер:14D0146
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BUSHING
Каталожный номер:55A1304
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:COVER
Каталожный номер:53A0907
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-RING
Каталожный номер:12B0784
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-RING
Каталожный номер:12B0032
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CYLINDER BODY
Каталожный номер:13D0483
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:PISTON
Каталожный номер:50A0313
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-RING
Каталожный номер:12J0012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SEAL AS
Каталожный номер:34C1259
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SUPPORT RING
Каталожный номер:56A1032
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SCREW
Каталожный номер:04B0299
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:STEEL BALL
Каталожный номер:20J0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SEAL
Каталожный номер:34C0911
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SUPPORT RING
Каталожный номер:80A0336
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Y-SEAL
Каталожный номер:34K0024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:DUST RING
Каталожный номер:34K0022
Комплект:2
Примечание:
