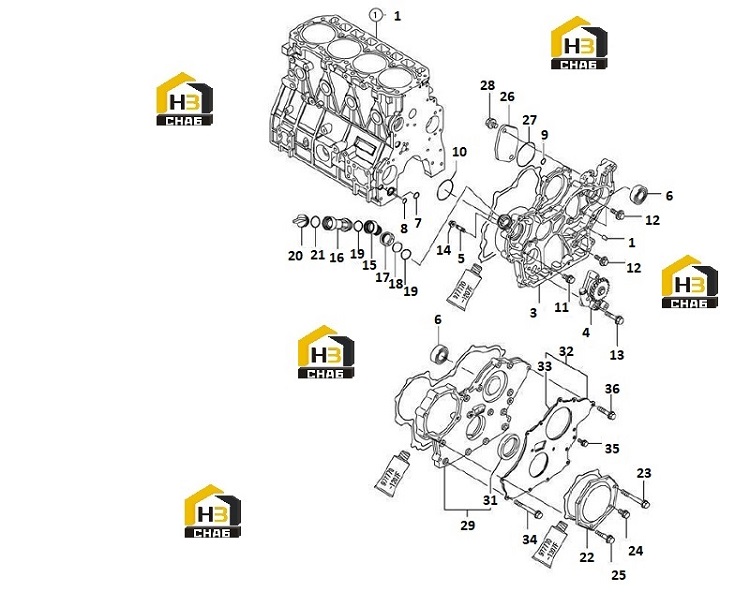

Корпус редуктора 40c0863 2 000

← Блок управления 40c0863 19 000 Комплект прокладок 40c0863 20 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PARALLEL PIN

Каталожный номер:129100-01580

Комплект:4

Примечание:

№ на схеме:3

Наименование:HOUSING,GEARS

Каталожный номер:129933-01500

Комплект:1

Примечание:

№ на схеме:4

Наименование:PUMP ASSY, LUB.OIL

Каталожный номер:129908-32060

Комплект:1

Примечание:

№ на схеме:5

Наименование:STUD BOLT

Каталожный номер:26216-100302

Комплект:4

Примечание:

№ на схеме:6

Наименование:BALL BEARING

Каталожный номер:129900-26250

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:129900-32030

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:129900-32040

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:24311-000070

Комплект:1

Примечание:

№ на схеме:10

Наименование:PACKING

Каталожный номер:24351-030750

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT PLATED

Каталожный номер:26106-080162

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT PLATED

Каталожный номер:26106-080202

Комплект:3

Примечание:

№ на схеме:13

Наименование:BOLT PLATED

Каталожный номер:26106-080452

Комплект:3

Примечание:

№ на схеме:14

Наименование:NUT

Каталожный номер:26306-100002

Комплект:4

Примечание:

№ на схеме:15

Наименование:ADAPTOR, OIL FILLER

Каталожный номер:119225-11740

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIPE

Каталожный номер:121027-11743

Комплект:1

Примечание:

№ на схеме:17

Наименование:NUT, OIL FILLER

Каталожный номер:119225-11750

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:24311-000300

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:24311-000320

Комплект:2

Примечание:

№ на схеме:20

Наименование:COVER,FILLER

Каталожный номер:124160-01751

Комплект:1

Примечание:

№ на схеме:22

Наименование:COVER, F.I. PUMP

Каталожный номер:129900-01740

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT PLATED

Каталожный номер:129001-91810

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT PLATED

Каталожный номер:26106-080402

Комплект:5

Примечание:

№ на схеме:26

Наименование:COVER, HO-P

Каталожный номер:121023-26070

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:24321-000850

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT PLATED

Каталожный номер:26106-100202

Комплект:2

Примечание:

№ на схеме:29

Наименование:HOUSING ASSY,COVER,G

Каталожный номер:729906-01550

Комплект:1

Примечание:

№ на схеме:31

Наименование:SEAL, OIL

Каталожный номер:129916-01800

Комплект:1

Примечание:

№ на схеме:32

Наименование:COVER ASSY

Каталожный номер:129900-01850

Комплект:1

Примечание:

№ на схеме:33

Наименование:SPONGE

Каталожный номер:129900-01870

Комплект:1

Примечание:
