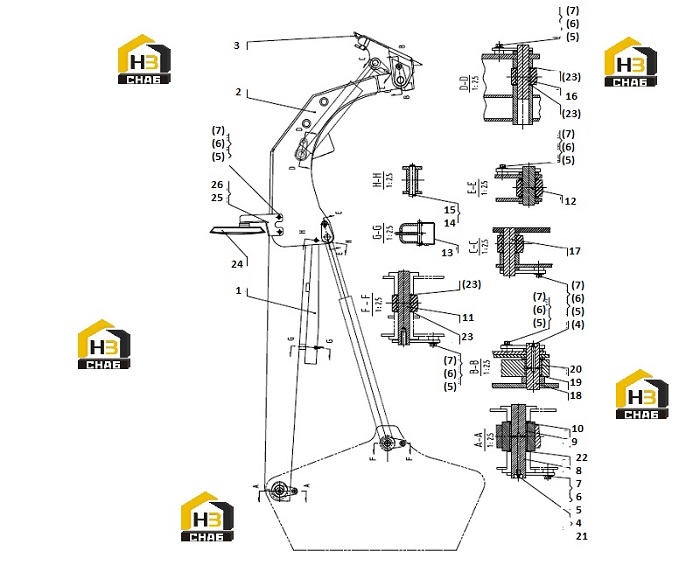

Комплектующие ковша 32e0441 002

← Система рамочная (часть2) 30e0488 008 Замок рамы рулевого управления 37c0358 002 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING FRAME LOCK

Каталожный номер:37C0358

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOOM

Каталожный номер:21D0275

Комплект:1

Примечание:

№ на схеме:3

Наименование:QUICK COUPLER

Каталожный номер:43C0898

Комплект:1

Примечание:

№ на схеме:4

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:4

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0005

Комплект:16

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0030

Комплект:16

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0347

Комплект:16

Примечание:

№ на схеме:8

Наименование:PIN

Каталожный номер:11D0424

Комплект:2

Примечание:

№ на схеме:9

Наименование:BUSHING

Каталожный номер:55A0671

Комплект:2

Примечание:

№ на схеме:10

Наименование:SEAL RING

Каталожный номер:13B0226

Комплект:4

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:11D0425

Комплект:2

Примечание:

№ на схеме:12

Наименование:PIN

Каталожный номер:11D0366

Комплект:2

Примечание:

№ на схеме:13

Наименование:BUCKLE AS

Каталожный номер:34C0778

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIN

Каталожный номер:60A1155

Комплект:1

Примечание:

№ на схеме:15

Наименование:SNAP RING

Каталожный номер:07B0073

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:11D0426

Комплект:2

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:11D0427

Комплект:2

Примечание:

№ на схеме:18

Наименование:PIN

Каталожный номер:11D0428

Комплект:2

Примечание:

№ на схеме:19

Наименование:SEAL RING

Каталожный номер:13B0227

Комплект:4

Примечание:

№ на схеме:20

Наименование:BUSHING

Каталожный номер:55A1275

Комплект:2

Примечание:

№ на схеме:21

Наименование:BOOT

Каталожный номер:86A0258

Комплект:4

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:57A1342

Комплект:2

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:57A1365

Комплект:8

Примечание:

№ на схеме:24

Наименование:REARVIEW MIRROR AS

Каталожный номер:47C0069

Комплект:2

Примечание:

№ на схеме:25

Наименование:BRACKET-LH

Каталожный номер:22A4486

Комплект:1

Примечание:

№ на схеме:26

Наименование:BRACKET-RH

Каталожный номер:22A4487

Комплект:1

Примечание:
