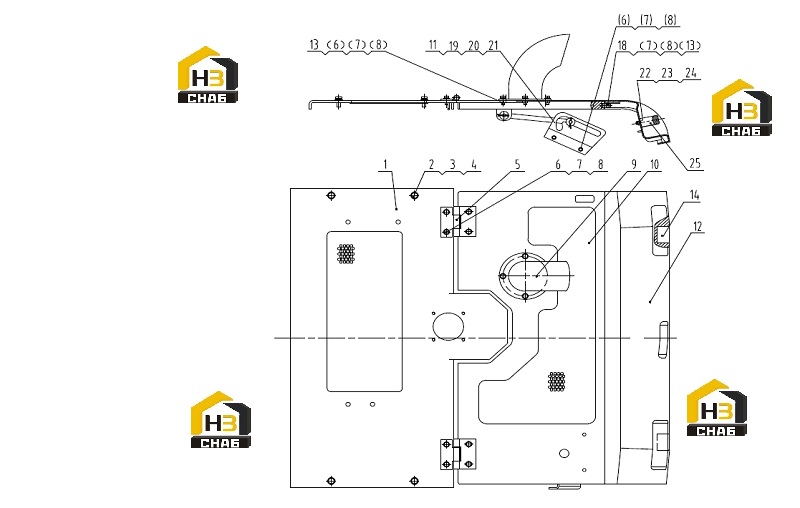

Капот (вер1) 48c0531 005

← Комплектующие кабины 44e0229 010 Капот (вер2) 48c0733 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER

Каталожный номер:43D0361

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0001

Комплект:4

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0347

Комплект:4

Примечание:

№ на схеме:5

Наименование:HINGE

Каталожный номер:33D0296

Комплект:2

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0075

Комплект:14

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0005

Комплект:19

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0348

Комплект:19

Примечание:

№ на схеме:9

Наименование:EXHAUST PIPE

Каталожный номер:43D0296

Комплект:1

Примечание:

№ на схеме:10

Наименование:COVER

Каталожный номер:43D0739

Комплект:1

Примечание:

№ на схеме:11

Наименование:STRUT

Каталожный номер:64A0331

Комплект:1

Примечание:

№ на схеме:12

Наименование:TOP COVER

Каталожный номер:48C0733

Комплект:1

Примечание:

№ на схеме:13

Наименование:NUT

Каталожный номер:03B0021

Комплект:11

Примечание:

№ на схеме:14

Наименование:PLATE

Каталожный номер:88A0748

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0020

Комплект:5

Примечание:

№ на схеме:19

Наименование:CHUTE

Каталожный номер:21A3682

Комплект:1

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:08B0040

Комплект:2

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0062

Комплект:2

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:00B0022

Комплект:2

Примечание:

№ на схеме:23

Наименование:NUT

Каталожный номер:03B0036

Комплект:2

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0024

Комплект:2

Примечание:

№ на схеме:25

Наименование:KNOB

Каталожный номер:35C0615

Комплект:1

Примечание:
