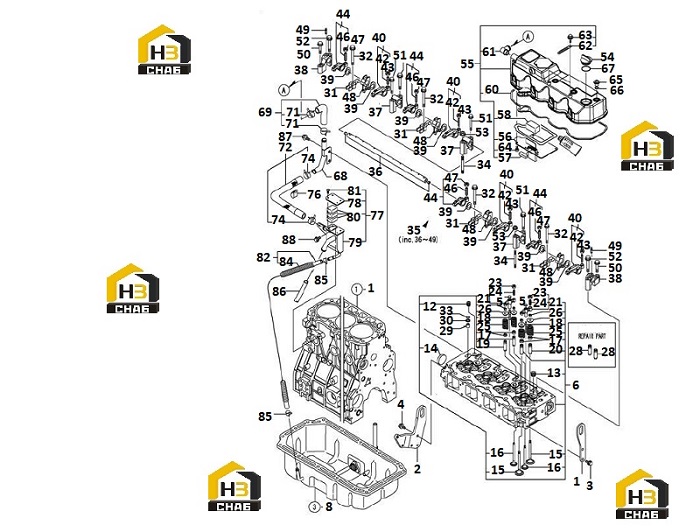

Головка блока цилиндров 40c0863 4 000

← Корпус маховика и масляный поддон 40c0863 3 000 Труба для всасывания масла и воздушный фильтр 40c0863 5 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LIFTER, ENGINE

Каталожный номер:129907-07900

Комплект:1

Примечание:

№ на схеме:2

Наименование:LIFTER, ENGINE

Каталожный номер:129928-07900

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT PLATED

Каталожный номер:26106-080162

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT PLATED

Каталожный номер:26106-080202

Комплект:2

Примечание:

№ на схеме:5

Наименование:SEAT A,VALVE BRIDGE

Каталожный номер:123907-11550

Комплект:8

Примечание:

№ на схеме:6

Наименование:HEAD ASSY,CYLINDER

Каталожный номер:129928-11700

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLUG ,SCREW

Каталожный номер:23876-020000

Комплект:1

Примечание:

№ на схеме:13

Наименование:PLUG SCREW

Каталожный номер:23876-030000

Комплект:4

Примечание:

№ на схеме:14

Наименование:PLUG

Каталожный номер:27241-400000

Комплект:1

Примечание:

№ на схеме:15

Наименование:VALVE(INT)

Каталожный номер:129907-11100

Комплект:8

Примечание:

№ на схеме:16

Наименование:VALVE(EXH)

Каталожный номер:129907-11110

Комплект:8

Примечание:

№ на схеме:17

Наименование:VALVE SPRING

Каталожный номер:129907-11120

Комплект:16

Примечание:

№ на схеме:18

Наименование:RETAINER,SPRING

Каталожный номер:119620-11180

Комплект:16

Примечание:

№ на схеме:19

Наименование:SEAL, VALVESTEM(EXH)

Каталожный номер:119803-11340

Комплект:8

Примечание:

№ на схеме:20

Наименование:SEAL, VALVE STEM(INT)

Каталожный номер:124160-11340

Комплект:8

Примечание:

№ на схеме:21

Наименование:BRIDGE ASSY,VALVE

Каталожный номер:129907-11510

Комплект:8

Примечание:

№ на схеме:23

Наименование:NUT

Каталожный номер:129150-11750

Комплект:8

Примечание:

№ на схеме:24

Наименование:SCRWE,VALVE BRIDGE

Каталожный номер:123907-11830

Комплект:8

Примечание:

№ на схеме:25

Наименование:GUIDE,VALVE BRIDGE

Каталожный номер:123907-11820

Комплект:8

Примечание:

№ на схеме:26

Наименование:COTTER ASSY

Каталожный номер:27310-070001

Комплект:16

Примечание:

№ на схеме:28

Наименование:GUIDE, VALVE

Каталожный номер:129907-11800

Комплект:16

Примечание:

№ на схеме:29

Наименование:PROTECTOR,NOZZLE

Каталожный номер:119802-11870

Комплект:4

Примечание:

№ на схеме:30

Наименование:SEAT, NOZZLE

Каталожный номер:119625-11880

Комплект:4

Примечание:

№ на схеме:31

Наименование:RETAINER,F.I.VALVE

Каталожный номер:129907-11910

Комплект:4

Примечание:

№ на схеме:32

Наименование:FLANGE BOLT,RETAINER

Каталожный номер:129907-11950

Комплект:4

Примечание:

№ на схеме:33

Наименование:O-RING 1A P

Каталожный номер:24311-000120

Комплект:4

Примечание:

№ на схеме:34

Наименование:BOLT

Каталожный номер:119593-11301

Комплект:2

Примечание:

№ на схеме:35

Наименование:SUPPORT CMP

Каталожный номер:129907-11341

Комплект:1

Примечание:

№ на схеме:36

Наименование:SHAFT,ROCKER ARM

Каталожный номер:129907-11250

Комплект:1

Примечание:

№ на схеме:37

Наименование:SUPPORT A

Каталожный номер:129907-11260

Комплект:3

Примечание:A

№ на схеме:38

Наименование:SUPPORT B

Каталожный номер:129907-11270

Комплект:2

Примечание:B

№ на схеме:39

Наименование:WAVE WASHER

Каталожный номер:123907-11280

Комплект:8

Примечание:

№ на схеме:40

Наименование:ARM ASSY,ROCKER

Каталожный номер:129907-11650

Комплект:4

Примечание:

№ на схеме:42

Наименование:SCREW, VALVE

Каталожный номер:129150-11230

Комплект:4

Примечание:

№ на схеме:44

Наименование:ARM ASSY,ROCKER

Каталожный номер:129907-11660

Комплект:4

Примечание:

№ на схеме:48

Наименование:PEDESTAL,RETAINER

Каталожный номер:129907-11920

Комплект:4

Примечание:

№ на схеме:49

Наименование:STUD PLATED

Каталожный номер:26226-080222

Комплект:2

Примечание:

№ на схеме:50

Наименование:BOLT PLATED

Каталожный номер:26106-080402

Комплект:2

Примечание:

№ на схеме:51

Наименование:BOLT PLATED

Каталожный номер:26106-080602

Комплект:4

Примечание:

№ на схеме:53

Наименование:NUT

Каталожный номер:26306-080002

Комплект:2

Примечание:

№ на схеме:54

Наименование:COVER,FILLER

Каталожный номер:124160-01751

Комплект:1

Примечание:

№ на схеме:55

Наименование:BONNET ASSY

Каталожный номер:129928-11320

Комплект:1

Примечание:

№ на схеме:56

Наименование:BAFFLE PLATE

Каталожный номер:129907-03011

Комплект:1

Примечание:

№ на схеме:57

Наименование:BAFFLE

Каталожный номер:129907-03061

Комплект:1

Примечание:

№ на схеме:58

Наименование:BAFFLE

Каталожный номер:129907-03070

Комплект:1

Примечание:

№ на схеме:60

Наименование:GASKET, BONNET

Каталожный номер:129933-11310

Комплект:1

Примечание:

№ на схеме:61

Наименование:JOINT, BREATHER

Каталожный номер:119100-11330

Комплект:1

Примечание:

№ на схеме:62

Наименование:CLIP

Каталожный номер:129509-79700

Комплект:2

Примечание:

№ на схеме:63

Наименование:BOLT PLATED

Каталожный номер:26106-060122

Комплект:2

Примечание:

№ на схеме:64

Наименование:SCREW ,TAPPING

Каталожный номер:22857-500100

Комплект:6

Примечание:

№ на схеме:65

Наименование:KNOB

Каталожный номер:124160-11360

Комплект:4

Примечание:

№ на схеме:67

Наименование:O-RING

Каталожный номер:24311-000320

Комплект:1

Примечание:

№ на схеме:68

Наименование:PIPE, BREATHER

Каталожный номер:129928-03050

Комплект:1

Примечание:

№ на схеме:69

Наименование:HOSE CMP,BREATHER

Каталожный номер:129928-03060

Комплект:1

Примечание:

№ на схеме:71

Наименование:CLAMP

Каталожный номер:129410-03990

Комплект:2

Примечание:

№ на схеме:72

Наименование:HOSE CMP,BREATHER

Каталожный номер:129928-03080

Комплект:1

Примечание:

№ на схеме:76

Наименование:RETAINER

Каталожный номер:129150-03100

Комплект:1

Примечание:

№ на схеме:77

Наименование:MISTSEPARATOR ASSY

Каталожный номер:129972-03240

Комплект:1

Примечание:

№ на схеме:78

Наименование:COVER,SEPARATOR

Каталожный номер:129972-03220

Комплект:1

Примечание:

№ на схеме:79

Наименование:MISTSEPARATOR

Каталожный номер:129972-03230

Комплект:1

Примечание:

№ на схеме:80

Наименование:WOOL, STEAL

Каталожный номер:123901-03240

Комплект:3

Примечание:

№ на схеме:81

Наименование:BOLT PLATED

Каталожный номер:26116-050102

Комплект:4

Примечание:

№ на схеме:82

Наименование:HOSE ASSY,BREAZER

Каталожный номер:129928-03300

Комплект:1

Примечание:

№ на схеме:84

Наименование:PROTECTOR,PIPE

Каталожный номер:129928-59130

Комплект:1

Примечание:

№ на схеме:85

Наименование:CLAMP

Каталожный номер:23000-019000

Комплект:2

Примечание:

№ на схеме:86

Наименование:HOSE

Каталожный номер:23065-160250

Комплект:1

Примечание:

№ на схеме:87

Наименование:BOLT PLATED

Каталожный номер:26106-080122

Комплект:2

Примечание:

№ на схеме:88

Наименование:BOLT PLATED

Каталожный номер:26106-080142

Комплект:2

Примечание:
