Дверь (вер1) 34c1520 007

Дверь (вер1) 34c1520 007

← Перила безопасные 35c0383 000 Дверь (вер2) 47c1178 000 →

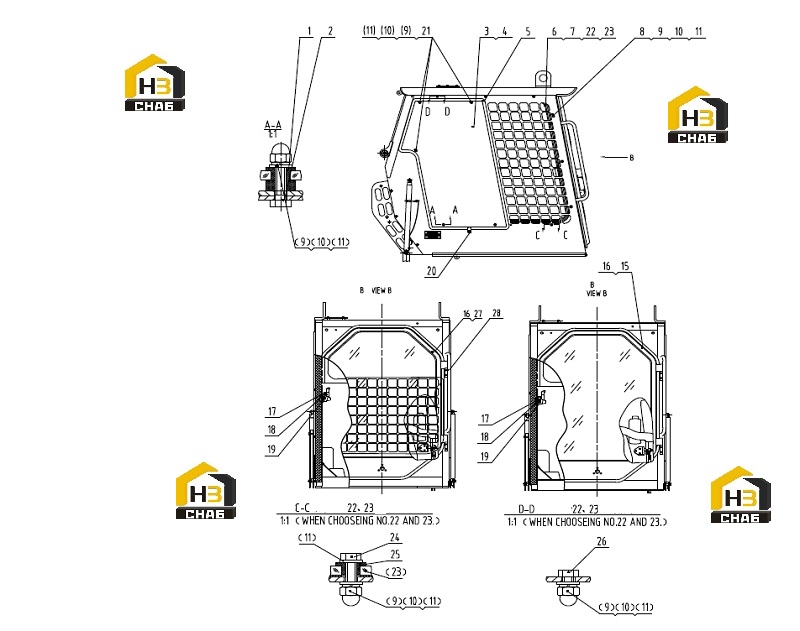

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:RUBBER WASHER
Каталожный номер:83A0635
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT
Каталожный номер:00B0169
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:GLASS
Каталожный номер:87A0562
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:GLASS
Каталожный номер:87A0561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SEAL
Каталожный номер:84A1105
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:LOUVER
Каталожный номер:47C0880
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:LOUVER
Каталожный номер:47C0883
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOLT
Каталожный номер:02B0148
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER
Каталожный номер:06B0346
Комплект:33
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:NUT
Каталожный номер:03B0591
Комплект:33
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0024
Комплект:33
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:DOOR
Каталожный номер:47C1178
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:AIR SPRING
Каталожный номер:34C1673
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:RETAINER
Каталожный номер:20A6390
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SHAFT
Каталожный номер:61A0854
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:WASHER
Каталожный номер:06B0347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:PLATE
Каталожный номер:21A3679
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:BOLT
Каталожный номер:00B0023
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:WINDOW
Каталожный номер:47C1495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:WINDOW
Каталожный номер:47C1496
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:BOLT
Каталожный номер:00B0010
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:RUBBER WASHER
Каталожный номер:83A1282
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:BOLT
Каталожный номер:00B0021
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:DOOR
Каталожный номер:47C1736
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:BRACKET
Каталожный номер:47C0511
Комплект:2
Примечание:
