Узел дверной

Узел дверной

← Подлокотники защитные Дверь в сборе →

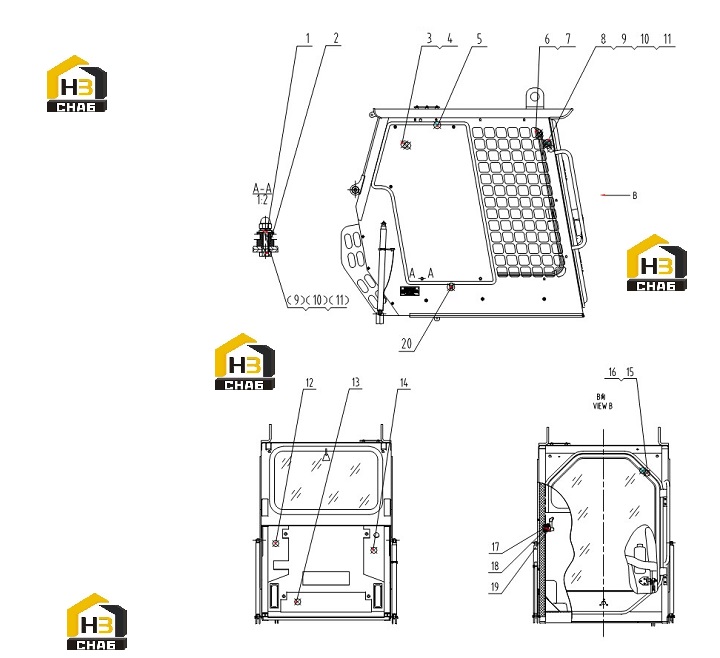

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rubber Washer
Каталожный номер:83A0635
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:00B0169
Комплект:10
Примечание:GB5783-86 M6x30-8.8-Zn.D
0 ₽
шт
№ на схеме:3
Наименование:Tempered Glass
Каталожный номер:87A0562
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Tempered Glass
Каталожный номер:87A0561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rubber Strip
Каталожный номер:84A1105
Комплект:2
Примечание:BFH004
0 ₽
шт
№ на схеме:6
Наименование:Louver
Каталожный номер:47C0880
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Louver
Каталожный номер:47C0883
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:02B0148
Комплект:14
Примечание:GB5787-86 M6x16-8.8-Zn.D
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:06B0346
Комплект:24
Примечание:GB93-87 6-Zn.D
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:03B0591
Комплект:24
Примечание:GB923-87 M6-5-Zn.D
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:06B0024
Комплект:24
Примечание:GB97.1-85 6-140HV-Zn.D
0 ₽
шт
№ на схеме:12
Наименование:Heat Insulation plate
Каталожный номер:88A0693
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Heat Insulation plate
Каталожный номер:88A0694
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Heat Insulation plate
Каталожный номер:88A0692
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Door
Каталожный номер:47C0875
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Adjustable Air Spring
Каталожный номер:34C0776
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Lock Buckle
Каталожный номер:61A0854
Комплект:1
Примечание:22419-01
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:06B0347
Комплект:1
Примечание:12-Zn.D
0 ₽
шт
№ на схеме:19
Наименование:Retainer
Каталожный номер:20A6390
Комплект:1
Примечание:22421-01
0 ₽
шт
№ на схеме:20
Наименование:Plate
Каталожный номер:21A3679
Комплект:2
Примечание:
