Система силовой передачи

← Комплект прокладок Шина →

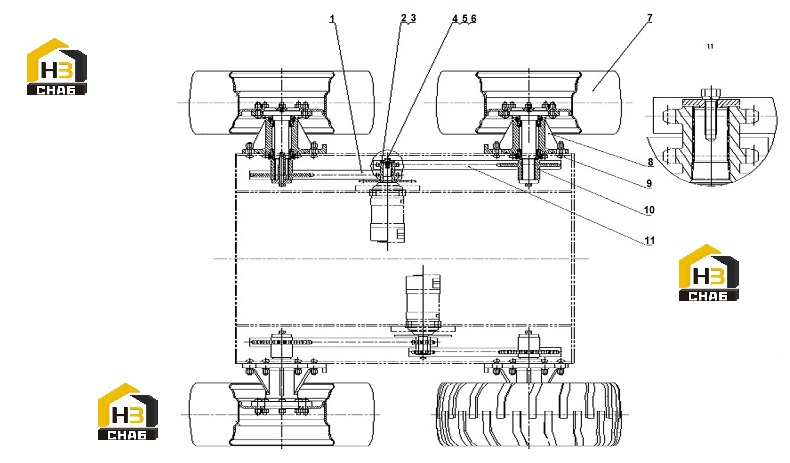

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CHAIN

Каталожный номер:41C0245

Комплект:2

Примечание:

№ на схеме:2

Наименование:CHAIN WHEEL

Каталожный номер:46A0048

Комплект:2

Примечание:

№ на схеме:3

Наименование:SPROCKET

Каталожный номер:46A0049

Комплект:2

Примечание:

№ на схеме:4

Наименование:PLATE

Каталожный номер:57A0592

Комплект:2

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:00B0386

Комплект:2

Примечание:M12×35-10.9-Zn.D

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0349

Комплект:2

Примечание:12-Zn.D

№ на схеме:7

Наименование:TIRE&RIM AR

Каталожный номер:41C0244

Комплект:4

Примечание:

№ на схеме:8

Наименование:HUB CARRIER

Каталожный номер:41C0253

Комплект:4

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:12B0306

Комплект:4

Примечание:190×5.3

№ на схеме:10

Наименование:CHAIN WHEEL

Каталожный номер:46A0047

Комплект:4

Примечание:

№ на схеме:11

Наименование:CHAIN

Каталожный номер:41C0238

Комплект:2

Примечание:
